IGBT Transistörler - Modüller

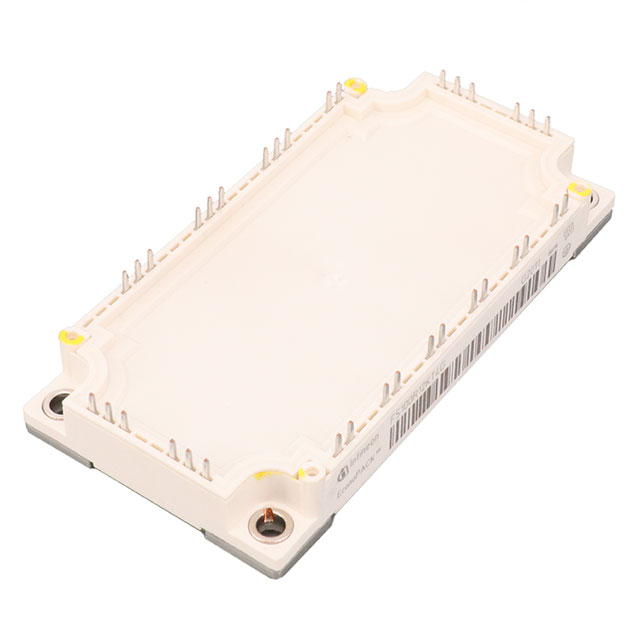

FS100R12KT4GBOSA1
IGBT MOD 1200V 100A 515W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS100R12KT4
FS100R12KT4GBOSA1 Hakkında
FS100R12KT4GBOSA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış bir IGBT güç modülüdür. 1200V kollektör-emiter breakdown voltajı ve 100A maksimum kollektor akımı ile yüksek güç dönüşüm uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisi ile düşük kontak direnci (Vce(on) maksimum 2.2V @ 15V, 100A) sağlar. 515W maksimum güç derecelendirmesi ile endüstriyel motor sürücüler, kaynak makineleri, solar inverterler ve enerji dönüştürme sistemlerinde uygulanır. Entegre NTC termistör ile sıcaklık kontrolü ve koruma sağlayabilir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında kararlı performans sunar. Kasa tipi modül, şasi montaj için uygun olup standart giriş sürücüsü desteği ile çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 515 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
