IGBT Transistörler - Modüller

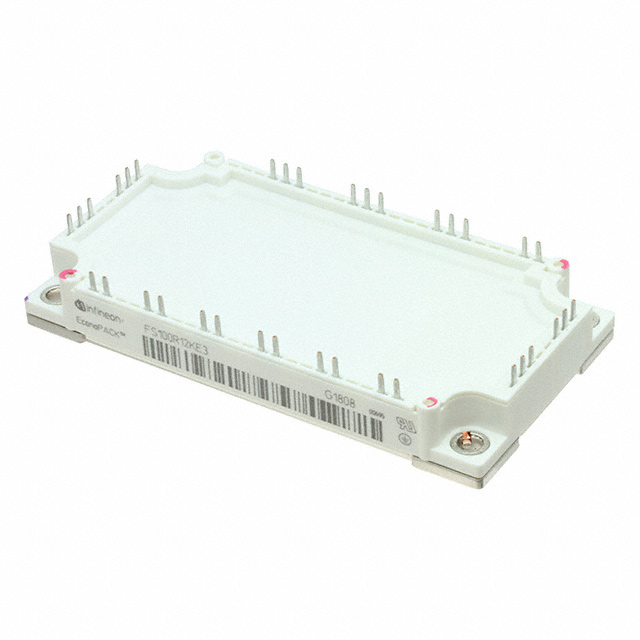

FS100R12KE3BOSA1
IGBT MOD 1200V 140A 480W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS100R12KE3
FS100R12KE3BOSA1 Hakkında
Infineon Technologies tarafından üretilen FS100R12KE3BOSA1, 1200V/140A kapasiteli bir IGBT modülüdür. NPT tipi IGBT teknolojisini kullanarak 480W'a kadar güç işleyebilir. Maksimum Vce(on) değeri 15V gate voltajında 100A akımda 2.15V'tur. Cihaz, -40°C ile +125°C arasında çalışabilir ve 7.1nF giriş kapasitansına sahiptir. Şasi montajına uygun modül paketinde sunulan bu bileşen, endüstriyel sürücü devreleri, güç dönüştürücüleri ve motor kontrol uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 140 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 7.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 480 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
