IGBT Transistörler - Modüller

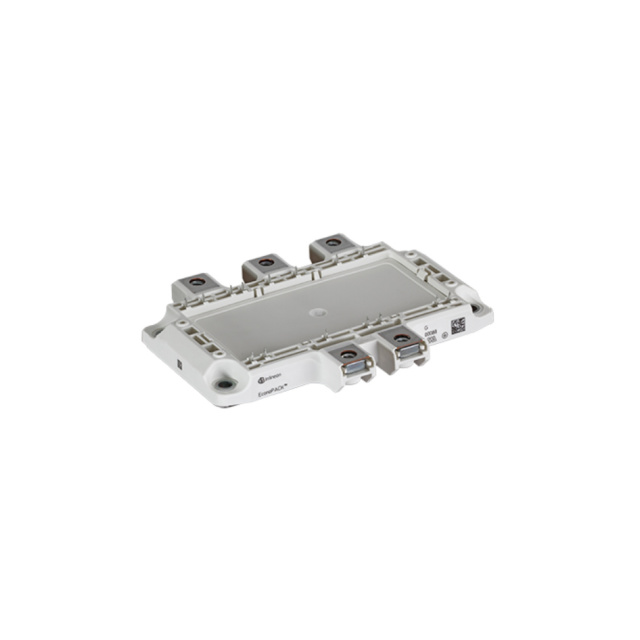

FS100R07PE4BOSA1
IGBT MOD 650V 100A 335W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS100R07PE4BOSA1
FS100R07PE4BOSA1 Hakkında
FS100R07PE4BOSA1, Rochester Electronics tarafından üretilen 650V/100A rated Three Phase Inverter IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu modül, 335W maksimum güç seviyesinde çalışmaya uygunlanmıştır. Vce(on) değeri 100A kolektör akımında 1.95V olarak belirtilmiştir. Chassis mount pakete sahip modül, -40°C ile 150°C arasında işletilme sıcaklığında güvenli çalışır. Dahili NTC Thermistor ile sıcaklık koruması sağlanır. Input Capacitance (Cies) 6.2 nF @ 25V değerindedir. Güç dönüşümü uygulamaları, endüstriyel invertörler ve AC motor sürücülerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 335 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
