IGBT Transistörler - Modüller

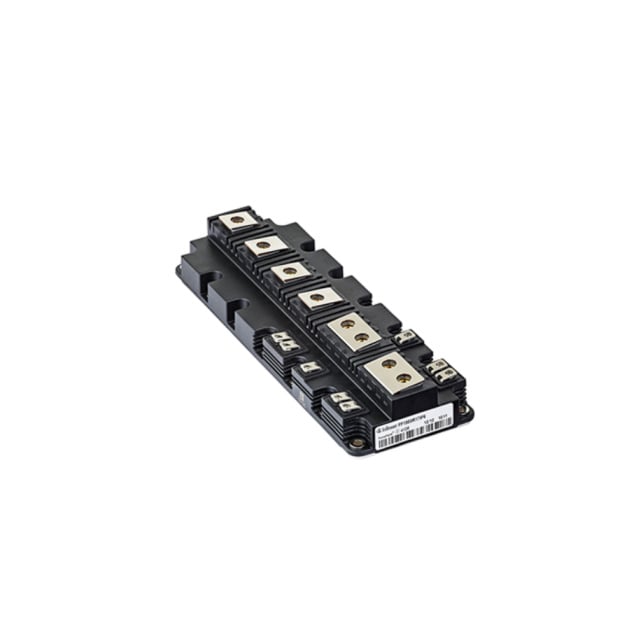

FR900R12IP4DBPSA1
IGBT MODULE PP IHM I XHP 1 7KV
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FR900R12IP4
FR900R12IP4DBPSA1 Hakkında
FR900R12IP4DBPSA1, Infineon Technologies tarafından üretilen 1200V/900A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, Dual Brake Chopper konfigürasyonunda çalışır. AG-PRIME3-1 paket standardında sunulan modül, şasi montajı için uygundur ve entegre NTC thermistor içerir. -40°C ile +150°C arasında çalışabilen bu IGBT modülü, endüstriyel sürücü sistemleri, tren traksiyon kontrol uygulamaları ve enerji dönüştürme sistemlerinde kullanılır. Vce(on) değeri 15V gate geriliminde 900A akımda 2.05V olup, düşük kayıp işletim sağlar. 54nF input kapasitanslı bu modül, yüksek frekanslı anahtarlama uygulamalarına uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual Brake Chopper |
| Current - Collector (Ic) (Max) | 900 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 54 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-PRIME3-1 |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 900A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
