Diyotlar - Doğrultucular - Tekil

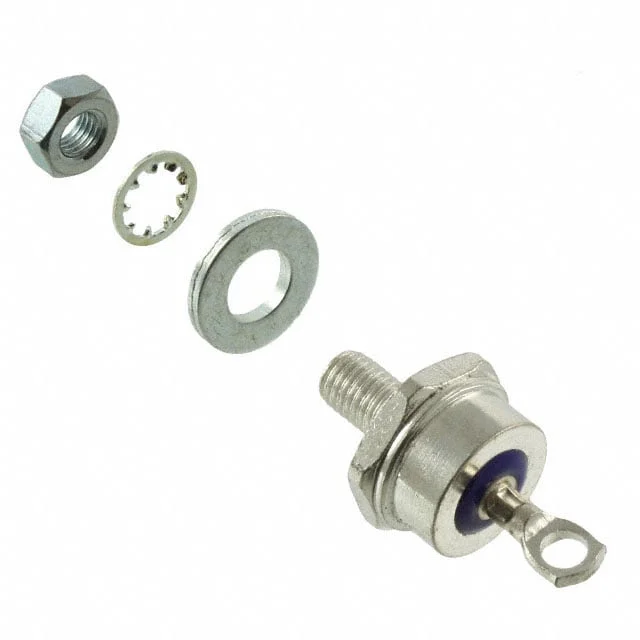

FR85JR05
DIODE GEN PURP REV 600V 85A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FR85JR
FR85JR05 Hakkında
FR85JR05, GeneSiC Semiconductor tarafından üretilen 600V reverse voltage derecelendirmesine sahip standart doğrultucu diyottur. 85A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, fast recovery tipinde olup 500ns'den daha kısa reverse recovery time'a sahiptir. DO-203AB (DO-5) stud mount pakette sunulan bileşen, yüksek akım uygulamaları için tasarlanmıştır. Maksimum forward voltajı 85A'de 1.4V olan FR85JR05, güç kaynakları, AC/DC dönüştürücüler, invertörler ve endüstriyel doğrultma devrelerinde kullanılır. -40°C ile 125°C arasında çalışabilen bileşen, düşük reverse leakage akımı (25µA @ 100V) ile karakterizedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 85A |
| Current - Reverse Leakage @ Vr | 25 µA @ 100 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 500 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 85 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
