Diyotlar - Doğrultucular - Tekil

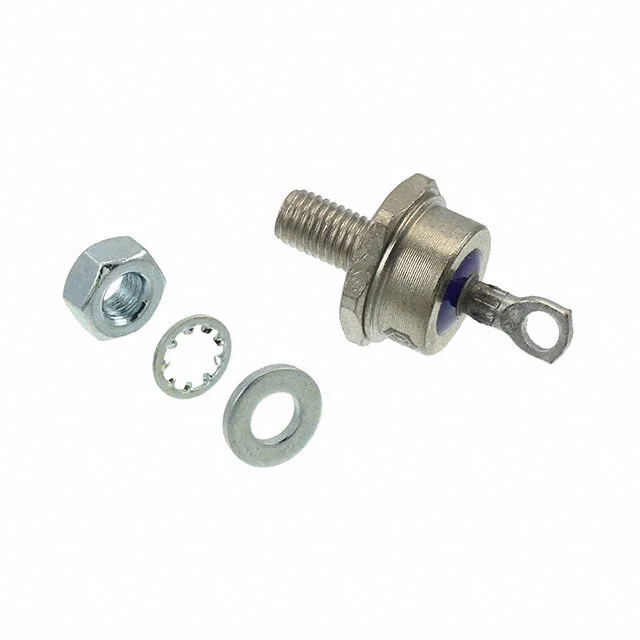

FR85G02
DIODE GEN PURP 400V 85A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FR85G02
FR85G02 Hakkında
FR85G02, GeneSiC Semiconductor tarafından üretilen 400V rated fast recovery diyotudur. 85A ortalama doğrultma akımı kapasitesine sahip bu bileşen, endüstriyel güç kaynakları, UPS sistemleri, motor kontrol devreleri ve ağır akım anahtarlama uygulamalarında kullanılır. DO-5 kasa tipi ile şasi veya stud montajı destekleyen komponent, 200ns reverse recovery time ile hızlı anahtarlamaya müsaittir. -40°C ile 125°C arasında işletim sıcaklığı aralığında çalışır ve maksimum 1.4V forward voltaj düşümü gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 85A |
| Current - Reverse Leakage @ Vr | 25 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 85 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
