Diyotlar - Doğrultucular - Tekil

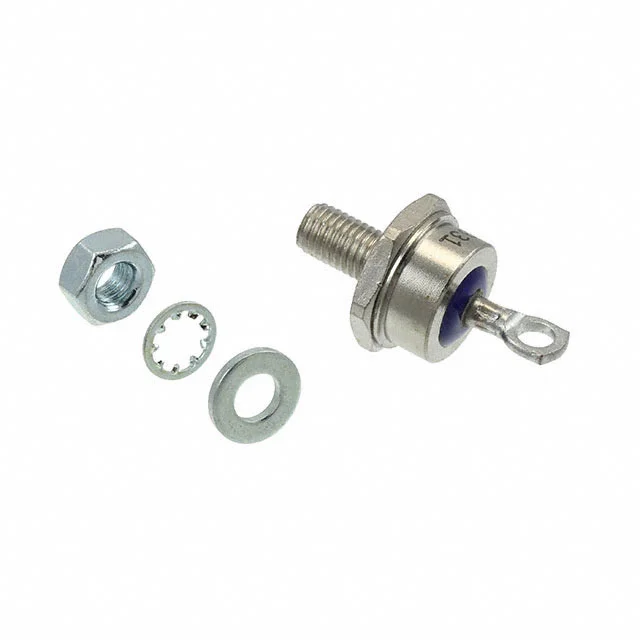

FR70GR02
DIODE GEN PURP REV 400V 70A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FR70GR02
FR70GR02 Hakkında
FR70GR02, GeneSiC Semiconductor tarafından üretilen 70A ortalama doğrultma akımına sahip silikon güç diyotudur. 400V ters voltaj kapasitesi ile yüksek voltaj uygulamalarında kullanılır. Fast recovery tipinde tasarlanmış olup 200ns ters kurtarma süresine sahiptir. DO-5 stud mount paketi ile şasi üzerine monte edilir. 70A akım uygulamasında 1.4V ileri gerilim düşümü karakteristiğine sahiptir. Endüstriyel güç kaynakları, motor sürücüleri, konverter devreleri ve enerji dönüştürme sistemlerinde doğrultucu olarak uygulanır. -40°C ile 125°C arasında çalışır ve aktif üretim halindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 70A |
| Current - Reverse Leakage @ Vr | 25 µA @ 100 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 70 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
