Diyotlar - Doğrultucular - Tekil

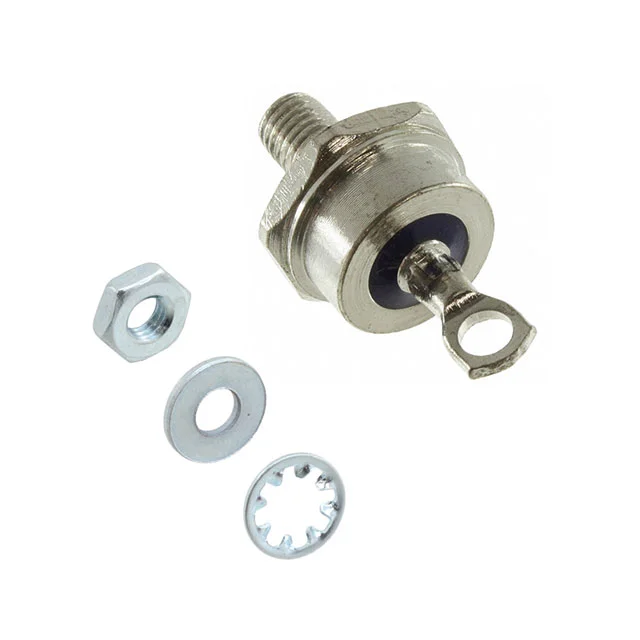

FR40MR05
DIODE GEN PURP REV 1KV 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FR40MR05
FR40MR05 Hakkında
FR40MR05, GeneSiC Semiconductor tarafından üretilen 1000V 40A kapasiteli standart doğrultma diyodudur. Fast recovery tipinde tasarlanan bu bileşen, 500 ns'den kısa reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. DO-5 stud mount kasa ile sağlanan diyot, chassis montajına uygun olarak tasarlanmıştır. -40°C ile 125°C arasında çalışma sıcaklığı aralığına sahiptir. 40A'de maximum 1V ileri voltaj düşümü ve 100V'da 25 µA reverse leakage akımı özellikleri ile endüstriyel güç dönüştürme, invertör ve AC doğrultma uygulamalarında yaygın şekilde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 25 µA @ 100 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 500 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
