Diyotlar - Doğrultucular - Tekil

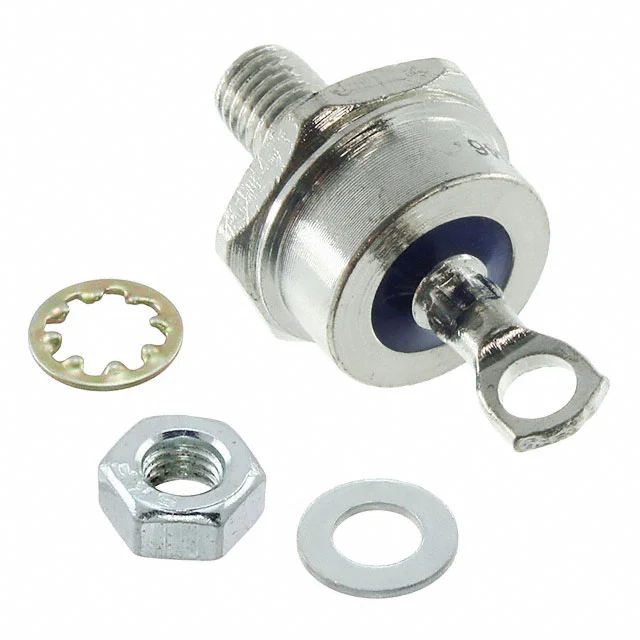

FR40G02
DIODE GEN PURP 400V 40A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FR40G02
FR40G02 Hakkında
FR40G02, GeneSiC Semiconductor tarafından üretilen 400V 40A kapasiteli fast recovery diyotdur. DO-5 stud mount paketinde sunulan bu komponent, genel amaçlı doğrultma uygulamalarında kullanılır. 200 ns reverse recovery time ile hızlı anahtarlama özelliği sağlar. 1V forward voltage @ 40A ile düşük ısı kaybı karakteristiğine sahiptir. Endüstriyel güç kaynakları, invertörler ve motor kontrol devrelerinde yaygın olarak kullanılmaktadır. -40°C ile 125°C arasında çalışma sıcaklığı aralığında stabil performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 40A |
| Current - Reverse Leakage @ Vr | 25 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
