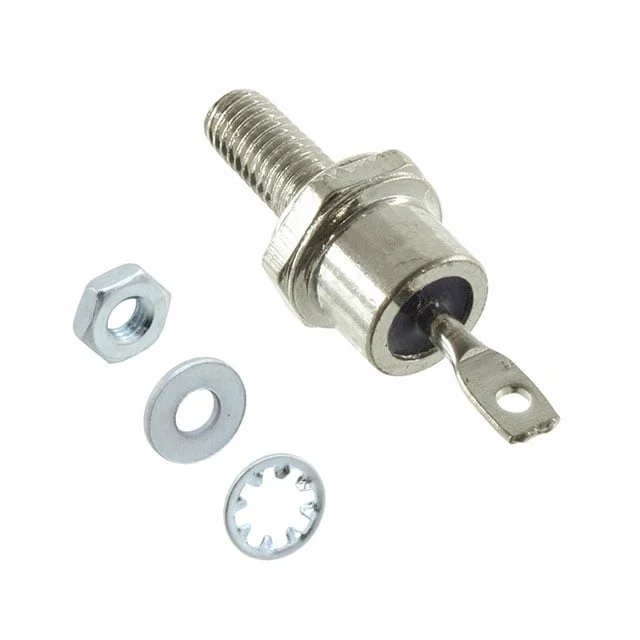

FR12G05
DIODE GEN PURP 400V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FR12G05
FR12G05 Hakkında
FR12G05, GeneSiC Semiconductor tarafından üretilen 400V 12A kapasiteli fast recovery standart diyottur. DO-4 (Stud Mount) pakete sahip bu komponent, orta güç uygulamalarında AC/DC doğrultma işlevi görür. 500 ns reverse recovery time ile hızlı anahtarlama özelliği sunar. 800 mV forward voltage düşüşü ve 25 µA reverse leakage akımı ile verimli çalışır. -65°C ile 150°C arasında güvenli işletme yapabilen bu diyot, endüstriyel güç kaynakları, şarj cihazları ve motor kontrol devreleri gibi uygulamalarda kullanılır. Chassis montajı için tasarlanmış yapısı, yüksek akım işleme kapasitesine sahip cihazlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 25 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 500 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
