IGBT Transistörler - Modüller
FPF2G120BF07AS
IGBT MODULE 650V 40A 156W F2
- Üretici
- onsemi
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FPF2G120BF
FPF2G120BF07AS Hakkında

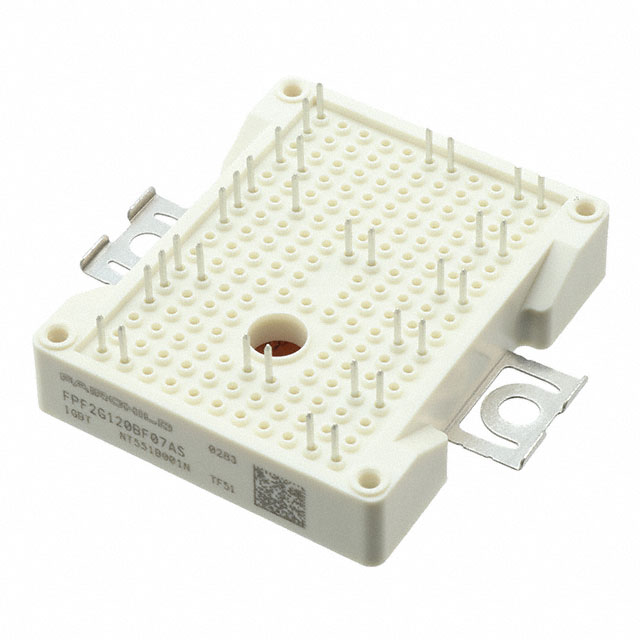

FPF2G120BF07AS, onsemi tarafından üretilen 650V 40A kapasiteli Field Stop IGBT modülüdür. 3 bağımsız konfigürasyona sahip bu transistör modülü, 156W maksimum güç dağıtabilir. Vce(on) değeri 15V gate voltajında 40A akımda 2.2V'dir. NTC thermistor entegre edilerek sıcaklık kontrolü sağlanmaktadır. -40°C ile 150°C arasında çalışabilen bu komponent, Through Hole montaj tipi ile uygulanır. Kolektör kesme akımı maksimum 250µA'dir. 650V breakdown voltajı sayesinde yüksek voltaj uygulamalarında güvenli kullanım mümkündür. İnverter, motor kontrolü ve switched-mode güç kaynakları gibi uygulamalarda tercih edilen bu modül, endüstriyel elektrik sürücü sistemlerinde yaygın olarak kullanılmaktadır. Komponentin status olarak Obsolete olması nedeniyle yeni tasarımlarda alternatif seçim önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 3 Independent |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Field Stop |
| Input | Standard |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 156 W |
| Supplier Device Package | F2 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
