IGBT Transistörler - Modüller

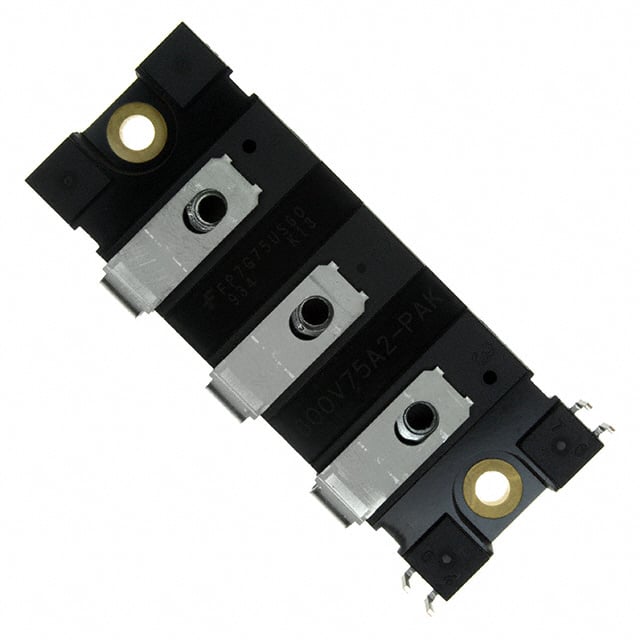

FP7G75US60
IGBT MODULE 600V 75A 310W EPM7
- Üretici
- onsemi
- Paket/Kılıf
- EPM7
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP7G75US60
FP7G75US60 Hakkında
FP7G75US60, onsemi tarafından üretilen 600V 75A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, maksimum 310W güç yönetebilir. EPM7 paketinde sunulan modül, -40°C ile 125°C sıcaklık aralığında çalışabilir. Vce(on) değeri 15V gate voltajında ve 75A collector akımında 2.8V olarak belirlenmiştir. Chassis mount tipi montajla endüstriyel uygulamalara uygun olan bu IGBT modülü, güç dönüştürme, motor kontrol, enerji çevirici ve inverter uygulamalarında kullanılır. Standart input yapısıyla çeşitli kontrol devreleriyle entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.515 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | EPM7 |
| Part Status | Obsolete |
| Power - Max | 310 W |
| Supplier Device Package | EPM7 |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
