IGBT Transistörler - Modüller

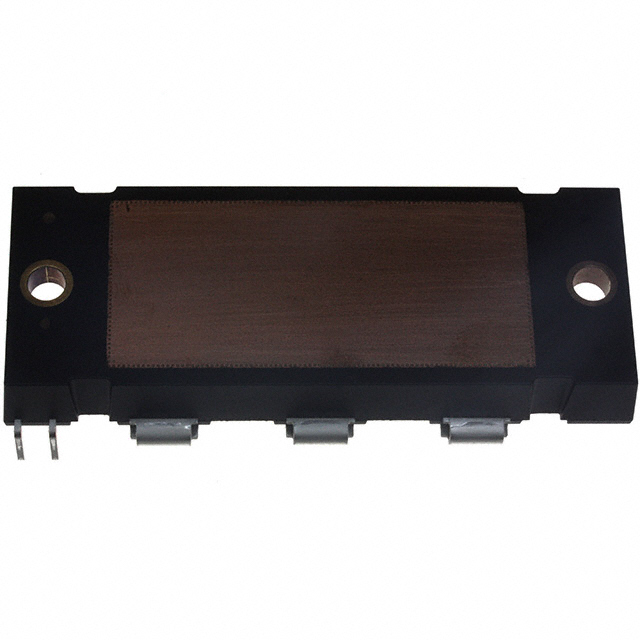

FP7G100US60
IGBT, 100A, 600V, N-CHANNEL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- EPM7
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP7G100US60
FP7G100US60 Hakkında
FP7G100US60, Rochester Electronics tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 100A collector akımı ve 600V breakdown voltajı ile orta güç uygulamalarında kullanılır. Maksimum 400W güç kapasitesi ile endüstriyel sürücü devreleri, motor kontrolü ve güç dönüştürücü uygulamalarında yer alır. Chassis mount EPM7 paketi ile sabit montaj gerektiren sistemlerde tercih edilir. -40°C ile 125°C arasında çalışma sıcaklık aralığında stabilite sağlar. 2.8V Vce(on) değeri ile ölü zaman minimal enerji kaybı sunar. Ürün obsolete durumunda olup, eski endüstriyel ekipmanların bakım ve onarım çalışmalarında bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.085 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | EPM7 |
| Part Status | Obsolete |
| Power - Max | 400 W |
| Supplier Device Package | EPM7 |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
