IGBT Transistörler - Modüller

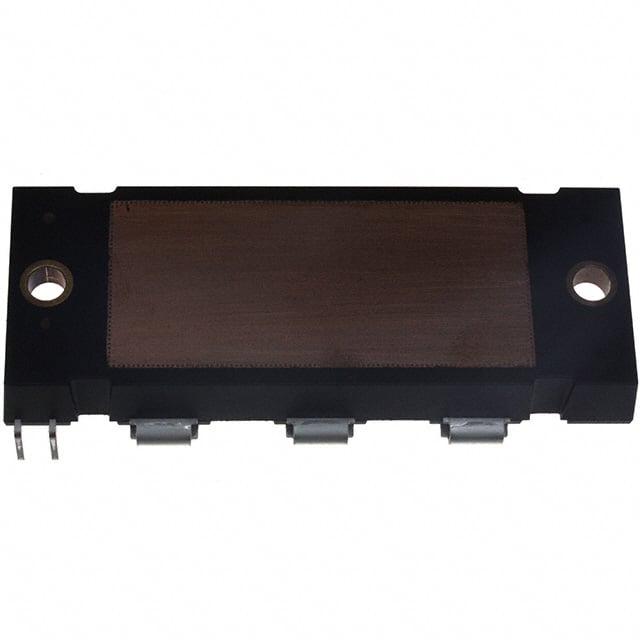

FP7G100US60
IGBT MODULE 600V 100A 400W EPM7
- Üretici
- onsemi
- Paket/Kılıf
- EPM7
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP7G100US60
FP7G100US60 Hakkında
FP7G100US60, onsemi tarafından üretilen 600V/100A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. EPM7 paketinde sunulan bu bileşen, 400W maksimum güç dağıtımı ile endüstriyel uygulamalarda kullanılır. 2.8V Vce(on) değeri ile düşük açık durumu kaybı sağlar. -40°C ile +125°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. Şase monte tipi tasarımı ile güç dönüştürme, motor kontrol ve traction uygulamalarında yaygın olarak tercih edilir. Standart giriş sürücü uyumluluğu ile entegrasyon kolaylığı sunar. Kolektör kesme akımı maksimum 250µA ile kapalı durum sızıntı akımı minimum tutulmuştur. 6.085nF giriş kapasitansı ile hızlı anahtarlama karakteristiği desteklenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.085 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | EPM7 |
| Part Status | Obsolete |
| Power - Max | 400 W |
| Supplier Device Package | EPM7 |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
