IGBT Transistörler - Modüller

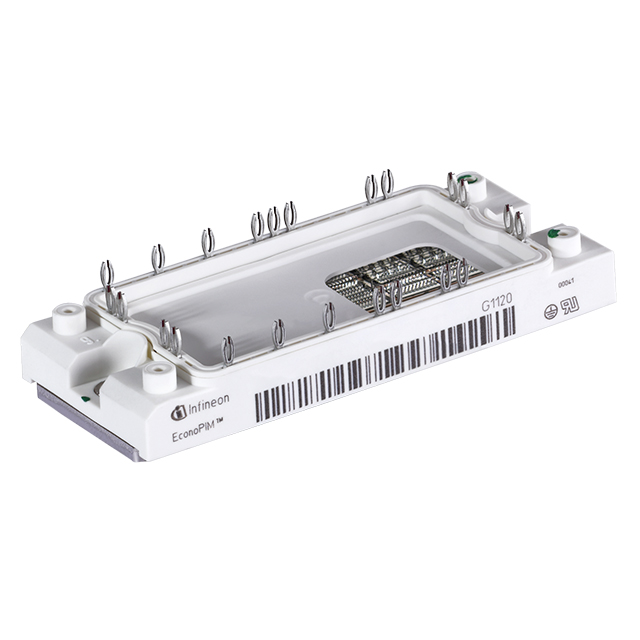

FP75R12KT4PB11BPSA1
IGBT MOD 1200V 150A 20MW
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP75R12KT4PB
FP75R12KT4PB11BPSA1 Hakkında
FP75R12KT4PB11BPSA1, Rochester Electronics tarafından üretilen 1200V/150A IGBT modülüdür. Üç fazlı invertör konfigürasyonuna sahip bu komponent, Trench Field Stop IGBT teknolojisi kullanır ve üç fazlı köprü doğrultucu girişi ile tasarlanmıştır. Module pakette sunulan komponent, chassis montajına uygun olup entegre NTC termistör içerir. -40°C ile +150°C arasında çalışabilir. Vce(on) değeri 2.15V (15V gate voltajında, 75A kollektör akımında) ve maksimum 1200V Vce(br) voltaj ile yüksek güç uygulamalarında kullanılır. Endüstriyel sürücü sistemleri, motor kontrol üniteleri ve güç elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 4.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
