IGBT Transistörler - Modüller
FP75R12KT4B11BOSA1

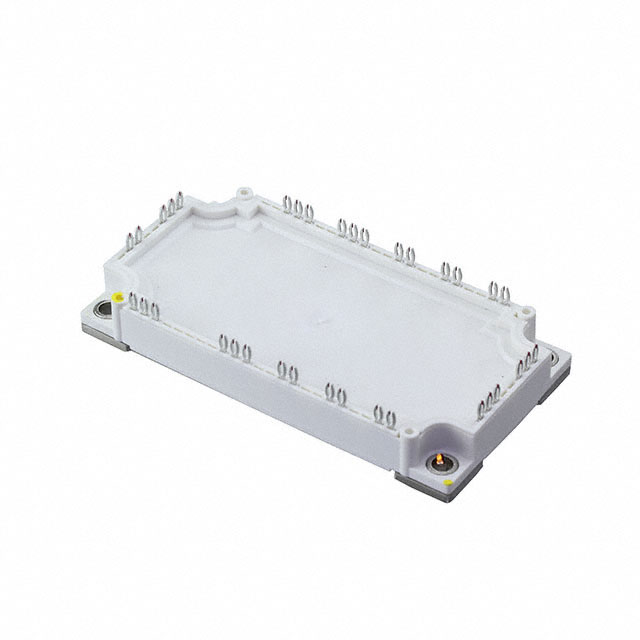

IGBT MOD 1200V 75A 385W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP75R12KT4B11BOSA1
FP75R12KT4B11BOSA1 Hakkında
Infineon Technologies tarafından üretilen FP75R12KT4B11BOSA1, 1200V/75A kapasiteli üç fazlı inverter uygulamaları için tasarlanmış bir IGBT modülüdür. Trench Field Stop teknolojisini kullanan bu modül, endüstriyel uygulamalar, güç dönüştürme sistemleri, motor sürücüleri ve enerji dönüştürme cihazlarında kullanılır. 385W maksimum güç seviyesinde çalışabilen komponent, -40°C ile 150°C arasında geniş bir sıcaklık aralığında kullanılabilir. NTC Thermistor entegrasyonu ile sıcaklık kontrolü sağlayan modül, 2.15V @ 15V, 75A Vce(on) değeri ile düşük kayıplar sunmaktadır. Chassis mount tipi paket içinde tedarik edilen bu IGBT modülü, güç elektroniği tasarımlarında verimli ve güvenilir bir çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 385 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
