IGBT Transistörler - Modüller

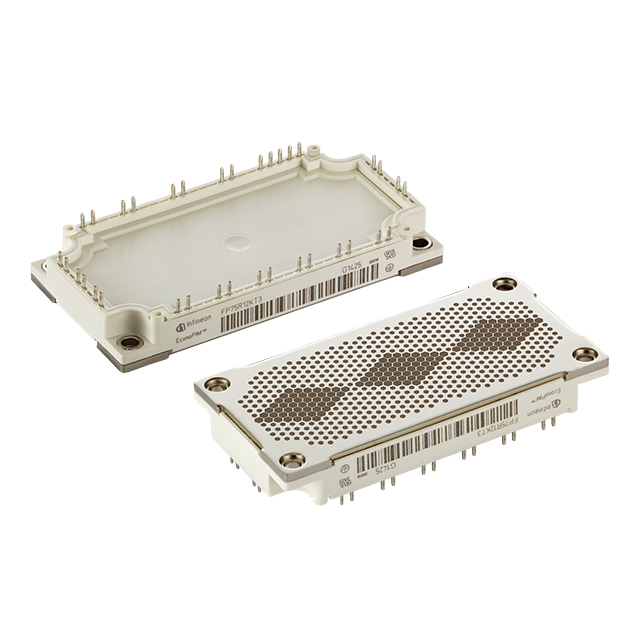

FP75R12KT3BOSA1
IGBT MOD 1200V 105A 355W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP75R12KT3BOSA1
FP75R12KT3BOSA1 Hakkında
Infineon Technologies tarafından üretilen FP75R12KT3BOSA1, üç fazlı inverter uygulamaları için tasarlanmış yüksek güçlü IGBT modülüdür. 1200V kolektör-emiter kapanış voltajı ve 105A maksimum kolektör akımı ile endüstriyel motor sürücüleri, kaynak makinaları, enerji dönüştürme sistemleri ve yenilenebilir enerji uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisi ile düşük anahtarlama kayıpları sağlar. Gömülü NTC termistor ile sıcaklık monitorizasyonu yapılabilir. -40°C ile 125°C arasında güvenli çalışır. Şasi montajı yapılabilen modül paketinde sunulur. 2.15V On-state voltajı ve 5.3nF giriş kapasitanı sayesinde verimli güç yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 105 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 355 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
