IGBT Transistörler - Modüller

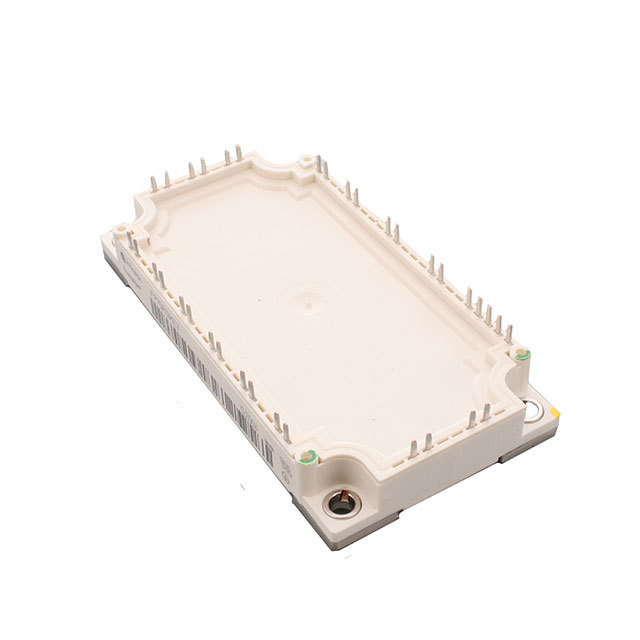

FP75R12KE3BOSA1
IGBT MOD 1200V 105A 355W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP75R12KE3BOSA1
FP75R12KE3BOSA1 Hakkında
FP75R12KE3BOSA1, Infineon Technologies tarafından üretilen 1200V/105A IGBT modülüdür. NPT (Non-Punch Through) teknolojisine dayalı bu bileşen, 355W maksimum güç kapasitesine sahiptir. Vce(on) değeri 2.2V (15V/75A koşullarında) olan modül, düşük açılış direncine sahiptir. Chassis mount tipi kasa ile endüstriyel uygulamalara uygun olup, -40°C ile 125°C arasında çalışabilir. Input Capacitance (Cies) değeri 5.3 nF (@25V) dir. Yüksek voltajlı güç dönüştürme devreleri, motor sürücüler, kaynak makinaları ve UPS sistemleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 105 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 355 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
