IGBT Transistörler - Modüller

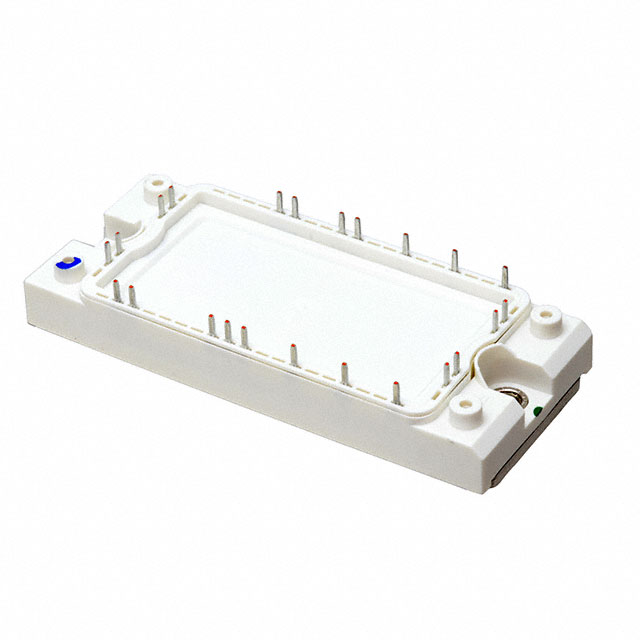

FP50R12KT4BOSA1
IGBT MOD 1200V 50A 280W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP50R12KT4
FP50R12KT4BOSA1 Hakkında
FP50R12KT4BOSA1, Rochester Electronics tarafından üretilen 1200V/50A IGBT modülü olup, üç fazlı inverter uygulamaları için tasarlanmıştır. Trench Field Stop IGBT teknolojisi kullanarak düşük anahtarlama kaybı ve yüksek anahtarlama hızı sağlar. 280W maksimum güç kapasitesi ile orta güç seviyesi endüstriyel uygulamalarda kullanılır. NTC Thermistor entegrasyonu ile sıcaklık koruması özellikleri bulunmaktadır. Chassis mount tipinde modüler tasarımı, motor sürücüleri, UPS sistemleri, kaynak makinaları ve rüzgar enerjisi dönüştürücüleri gibi güç elektronik uygulamalarında kullanılabilir. -40°C ~ 150°C geniş çalışma sıcaklık aralığında operasyon yapabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 280 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
