IGBT Transistörler - Modüller

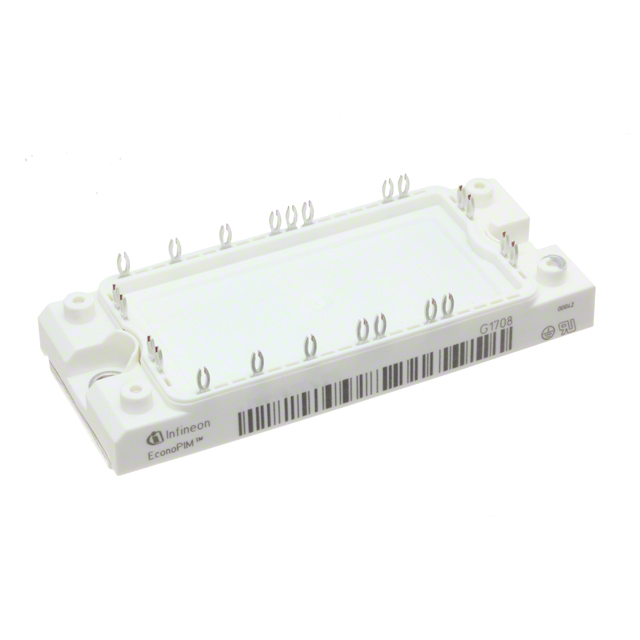

FP50R12KT4B11BOSA1
IGBT MOD 1200V 50A 280W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP50R12KT4B11
FP50R12KT4B11BOSA1 Hakkında
FP50R12KT4B11BOSA1, Rochester Electronics tarafından üretilen 1200V/50A IGBT modülüdür. Three Phase Inverter konfigürasyonuna sahip bu modül, Trench Field Stop IGBT teknolojisi kullanarak maksimum 280W güç yönetimini destekler. -40°C ile 150°C arasında çalışma sıcaklığına sahip olan komponent, sürücü devreleri, değişken frekans sürücüler (VFD), endüstriyel şaft kontrol sistemleri ve güç dönüştürme uygulamalarında kullanılır. NTC Termistor entegrasyonuna sahip chassis mount modülü, 2.15V (Vce(on)) ile düşük iletim kaybı sağlar. Vce = 25V'de 2.8nF giriş kapasitansına sahiptir. 1200V dielektrik dayanımı, yüksek voltaj uygulamalarında güvenilir işletim garanti eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 280 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
