IGBT Transistörler - Modüller

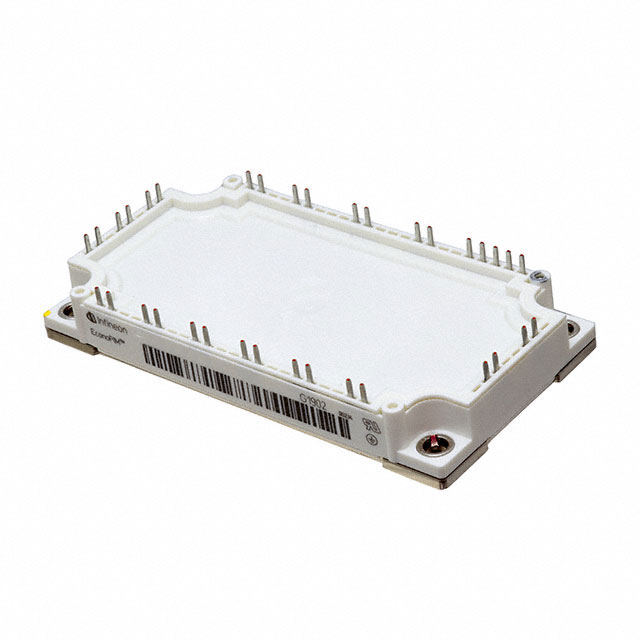

FP50R12KT3BOSA1
IGBT MOD 1200V 75A 280W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP50R12KT3
FP50R12KT3BOSA1 Hakkında
FP50R12KT3BOSA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış bir IGBT güç modülüdür. 1200V kollektör-emitör gerilimi ve 75A maksimum akım kapasitesi ile yüksek güç elektrik dönüştürme sistemlerinde kullanılır. 280W maksimum güç tüketimiyle, endüstriyel sürücüler, UPS sistemleri, kaynak makinaları ve yenilenebilir enerji uygulamalarında yaygın olarak uygulanır. Entegre NTC termistörü ile sıcaklık koruması sağlar ve -40°C ile 125°C arasında çalışabilir. Chassis mount modüler tasarımı sayesinde kolay entegrasyon ve güvenilir ısı yönetimi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 280 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
