IGBT Transistörler - Modüller

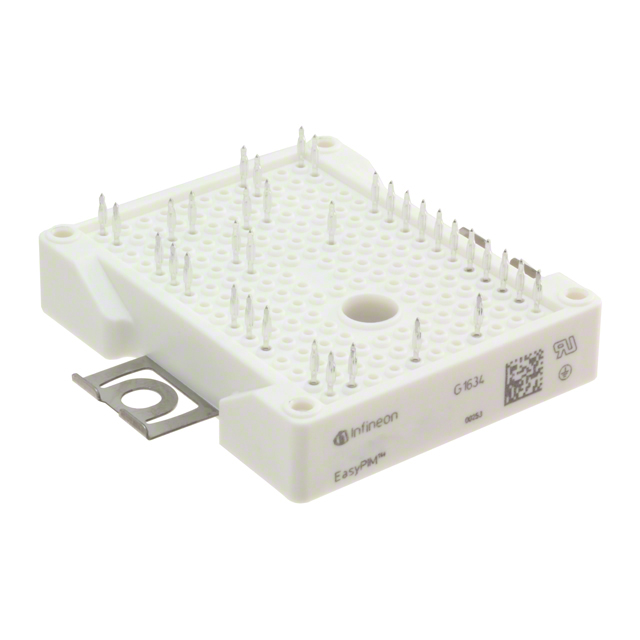

FP50R06W2E3BOMA1
IGBT MODULE 600V 65A 175W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP50R06W2E3
FP50R06W2E3BOMA1 Hakkında
FP50R06W2E3BOMA1, Infineon Technologies tarafından üretilen 600V/65A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisine sahip bu modül, üç fazlı inverter uygulamalarında kullanılmak üzere tasarlanmıştır. 175W maksimum güç kapasitesi ve 1.9V on-state voltajı (15V gate voltajında, 50A kolektör akımında) ile endüstriyel sürücü, motor kontrol ve güç dönüşüm sistemlerinde yer alır. Gömülü NTC termistör ile sıcaklık monitörizasyonu sağlar. -40°C ile +150°C arasında çalışan modül, chassis mount türü kuruluma uygun şasiye monte edilir. Düşük giriş kapasitanslı (3.1nF @ 25V) tasarımı hızlı anahtarlama özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 65 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 175 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
