IGBT Transistörler - Modüller

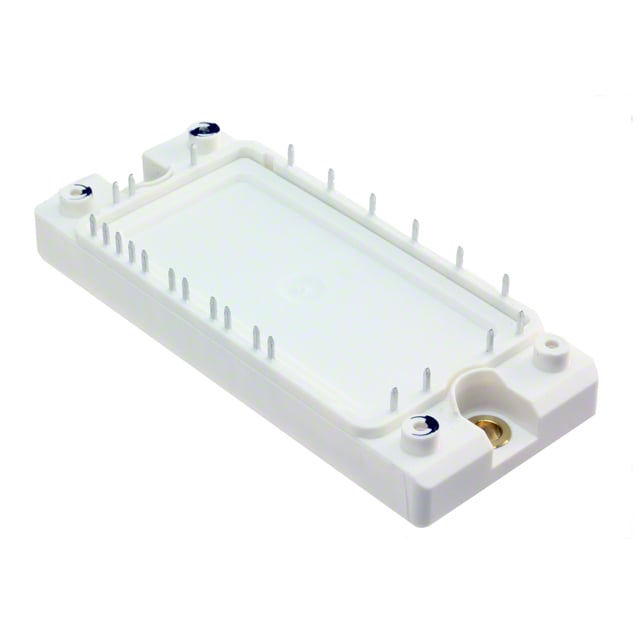

FP50R06KE3BOSA1
IGBT MODULE 600V 60A 190W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP50R06KE3
FP50R06KE3BOSA1 Hakkında
FP50R06KE3BOSA1, Infineon Technologies tarafından üretilen 600V 60A kapasiteli üç fazlı inverter IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, 190W maksimum güç seviyesinde çalışmak üzere tasarlanmıştır. -40°C ile 150°C arasında çalışma sıcaklığında kullanılabilen modül, şasi montajı için uygun mekanik yapıya ve NTC thermistor sensörüne sahiptir. 1.9V Vce(on) değeri ile düşük kayıp işletim sunar. Endüstriyel uygulamalar, motor kontrol sistemleri, inverter devreleri ve güç elektronikleri uygulamalarında kullanılmaktadır. Chassis mount pakajında sunulan bu IGBT modülü, yüksek güç yoğunluğu gerektiren uygulamalar için elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 190 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
