IGBT Transistörler - Modüller

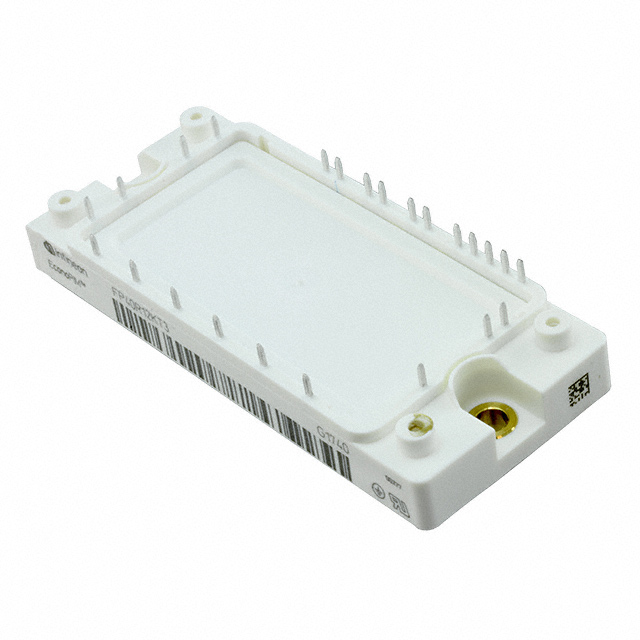

FP40R12KT3BOSA1
IGBT MOD 1200V 55A 210W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP40R12KT3B
FP40R12KT3BOSA1 Hakkında
FP40R12KT3BOSA1, Infineon Technologies tarafından üretilen 1200V/55A IGBT modülüdür. Üç fazlı inverter konfigürasyonunda tasarlanmış olan bu komponent, maksimum 210W güç kapasitesine sahiptir. 2.3V Vce(on) değeri ile düşük iletim kaybı sağlar. Entegre NTC thermistor ile sıcaklık kontrolü yapılabilir. -40°C ile 125°C arasında çalışabilir. Chassis mount tipi kasa ile endüstriyel ve enerji dönüştürme uygulamalarında kullanılır. Maksimum 5mA collector cutoff akımı ile rölantı kaybı minimumda tutulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 55 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 210 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
