IGBT Transistörler - Modüller

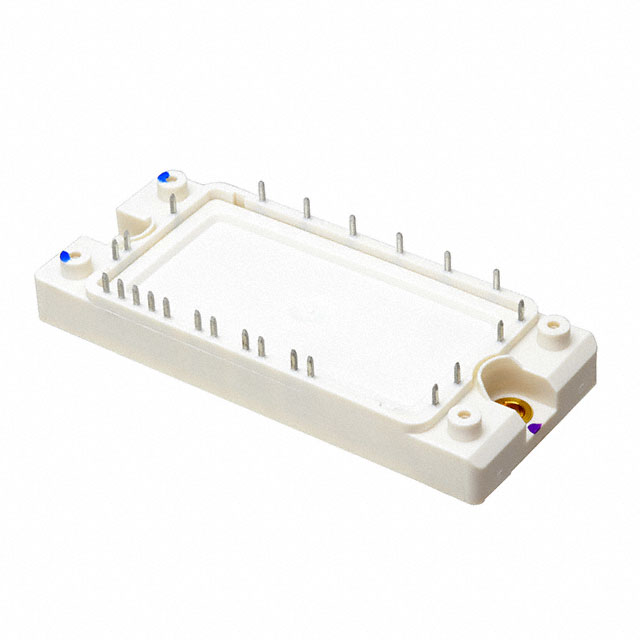

FP40R12KE3BOSA1
IGBT MOD 1200V 55A 210W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP40R12KE3
FP40R12KE3BOSA1 Hakkında
FP40R12KE3BOSA1, Infineon Technologies tarafından üretilen 1200V 55A kapasiteli Trench Field Stop IGBT modülüdür. Üç faz invertör konfigürasyonuna sahip bu komponent, maksimum 210W güç yönetebilir. Vce(on) değeri 2.3V @ 15V, 40A koşullarında ölçülmüştür. -40°C ile 125°C arasında çalışabilen modül, entegre NTC termistör sensörü sayesinde sıcaklık koruması sağlar. Şasi montajına uygun tasarlanmış olup, 2.5 nF giriş kapasitansına sahiptir. Endüstriyel sürücü uygulamaları, fotovoltaik invertörler ve trafolar gibi yüksek güçlü elektrik dönüştürme sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 55 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 210 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
