IGBT Transistörler - Modüller

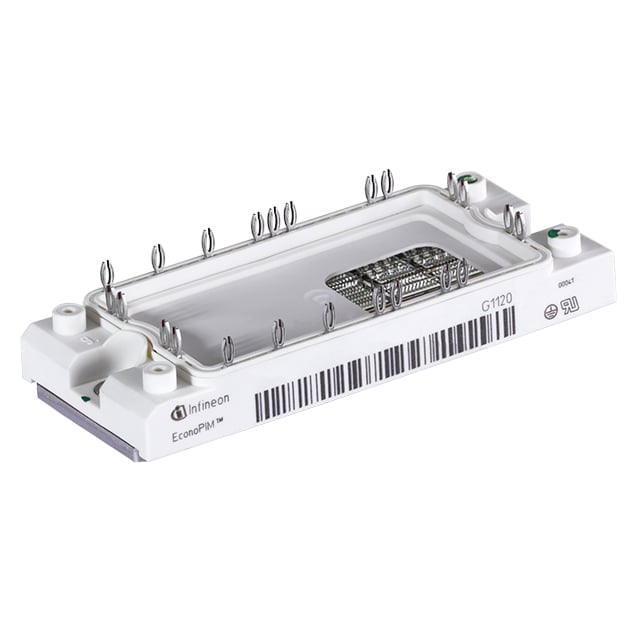

FP35R12KT4PBPSA1
IGBT MOD 1200V 70A 20MW
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP35R12KT4
FP35R12KT4PBPSA1 Hakkında
FP35R12KT4PBPSA1, Infineon Technologies tarafından üretilen 1200V 70A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak tasarlanan bu bileşen, üç fazlı inverter uygulamalarında güç kontrolü ve dönüştürme işlemlerinde kullanılır. Maksimum 2.15V Vce(on) değeri ile düşük iletim kaybına sahiptir. NTC termistör entegrasyonu ile sıcaklık monitorlamas sağlar. -40°C ile 150°C arasında çalışan bu modül, endüstriyel sürücüler, motor kontrol sistemleri, UPS cihazları ve yenilenebilir enerji dönüştürücülerinde yaygın olarak kullanılmaktadır. Chassis mount yapısı ile montajı basittir ve güvenilir ısı transferi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
