IGBT Transistörler - Modüller

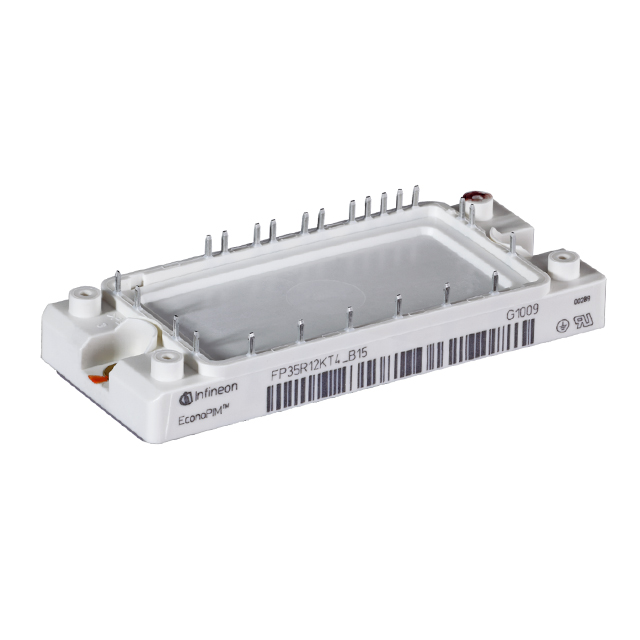

FP35R12KT4B15BOSA1
IGBT MOD 1200V 35A 210W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP35R12KT4B15
FP35R12KT4B15BOSA1 Hakkında
FP35R12KT4B15BOSA1, Infineon Technologies tarafından üretilen 1200V/35A IGBT modülü transistördür. Trench Field Stop teknolojisi kullanılarak tasarlanmış bu komponent, üç fazlı invertör uygulamalarında kullanılır. 210W maksimum güç kapasitesi ve 2.15V Vce(on) değeri ile düşük iletim kayıpları sağlar. NTC termistor entegrasyonu ile termal yönetim özellikleri vardır. Chassis mount yapısı ve Module paketlemesi ile endüstriyel sürücü devreleri, motor kontrol sistemleri ve güç dönüştürücülerinde uygulanır. -40°C ~ 150°C çalışma sıcaklık aralığında güvenilir performans sunar. Discontinued ürün statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 210 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
