IGBT Transistörler - Modüller

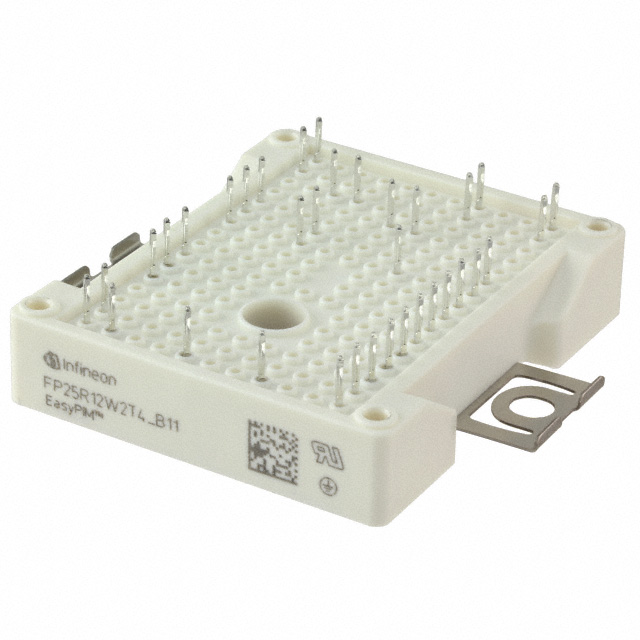

FP25R12W2T4B11BOMA1
IGBT MOD 1200V 39A 175W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP25R12W2T4B11
FP25R12W2T4B11BOMA1 Hakkında
FP25R12W2T4B11BOMA1, 1200V çalışma voltajında 39A maksimum collector akımı ile tasarlanan üç faz inverter konfigürasyonlu IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak üretilen bu bileşen, maksimum 175W güç seviyesinde çalışabilmektedir. -40°C ile +150°C sıcaklık aralığında güvenilir operasyon sunan modül, 2.25V Vce(on) değeri ile düşük iletim kaybına sahiptir. Entegre NTC Thermistor ile sıcaklık takibi yapılabilmektedir. Şasi montajı için tasarlanan bu IGBT modülü, inverter devreleri, motor kontrol uygulamaları ve endüstriyel güç dönüştürme sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 39 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.45 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 175 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
