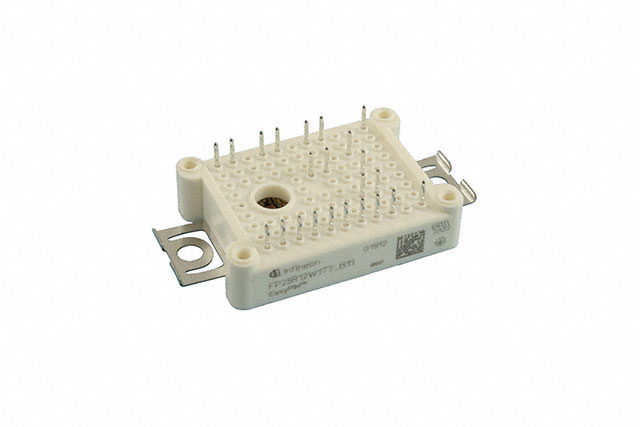

IGBT Transistörler - Modüller
FP25R12W1T7B11BPSA1
IGBT MODULE 1200V 25A 20MW EASY
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP25R12W1T7B11
FP25R12W1T7B11BPSA1 Hakkında
Infineon Technologies FP25R12W1T7B11BPSA1, üç fazlı inverter uygulamaları için tasarlanmış 1200V 25A IGBT modülüdür. Trench Field Stop teknolojisine dayalı olan bu bileşen, üç fazlı köprü rektifikatör giriş konfigürasyonunda çalışır ve düşük sıcaklık katsayısı ile NTC termistör içerir. 1.6V @ 15V, 25A tipik Vce(on) değeri ile enerji dönüşüm sistemlerinde verimli işlem sağlar. -40°C ile 175°C arasında çalışan modül, chassis mount tipi kuruluşuna sahiptir ve endüstriyel sürücü kontrol, kaynak makinaları, fotovoltaik inverterleri ve diğer yüksek güç uygulamalarında kullanılır. AG-EASY1B-2 paket formatında sunulan bileşen, aktif parça statüsüyle üretimde devam etmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 5.6 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 4.77 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY1B-2 |
| Vce(on) (Max) @ Vge, Ic | 1.6V @ 15V, 25A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
