IGBT Transistörler - Modüller

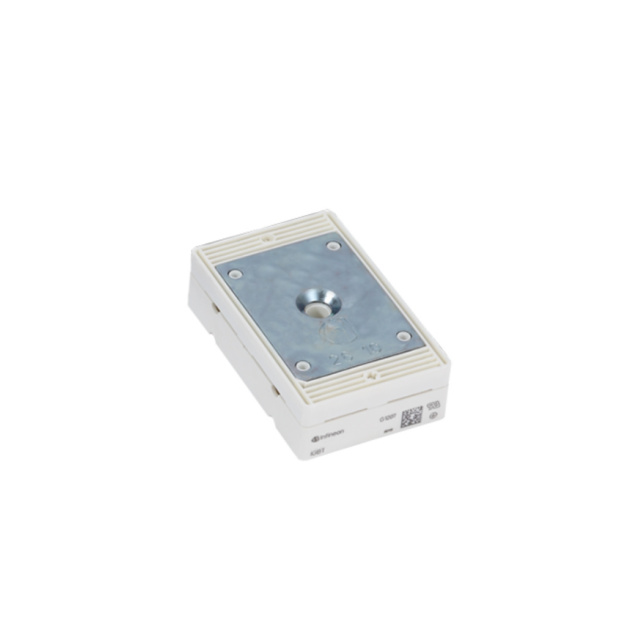

FP25R12U1T4BPSA1
IGBT MOD 1200V 39A 190W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP25R12U1T4
FP25R12U1T4BPSA1 Hakkında
FP25R12U1T4BPSA1, Infineon Technologies tarafından üretilen 1200V/39A Trench Field Stop IGBT modülüdür. Üç fazlı inverter uygulamaları için tasarlanan bu modül, maksimum 190W güç yönetimine sahiptir. Vce(on) değeri 2.25V (15V gate voltajında, 25A akımda) olup, kollektör-emitter arasında 1200V kırılma voltajı sunar. Chassis mount tipi paketlemesi ve entegre NTC thermistor sensörü ile termal kontrol sağlar. -40°C ile 150°C arasında çalışabilir. Trench Field Stop teknolojisi sayesinde düşük kapasitans (1.45nF @ 25V) ve hızlı anahtarlama özelliği sunar. Güç elektronikleri, motor kontrolü, renewable energy uygulamaları ve endüstriyel converter sistemlerinde kullanılır. Not: Bu ürün yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 39 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.45 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 190 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
