IGBT Transistörler - Modüller

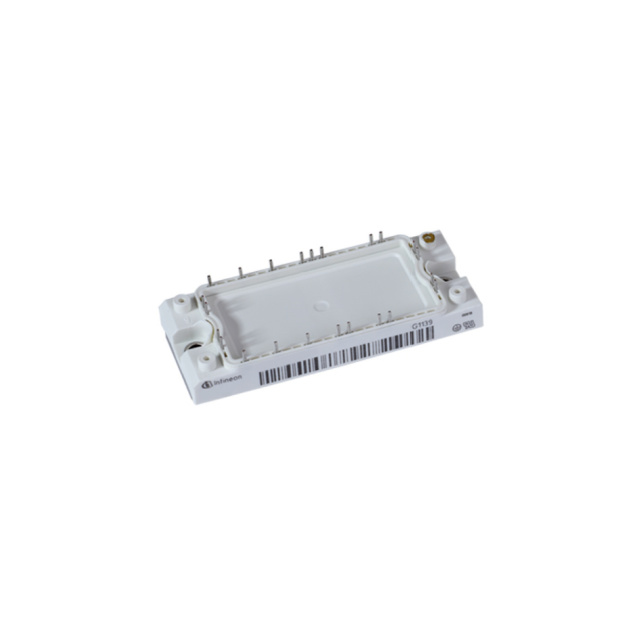

FP25R12KT3BPSA1
LOW POWER ECONO
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP25R12KT3BPSA1
FP25R12KT3BPSA1 Hakkında
FP25R12KT3BPSA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış ekonomik IGBT modülüdür. 1200V collector-emitter breakdown voltajı ve 40A maksimum collector akımı ile orta güç seviyesindeki güç dönüştürme uygulamalarında kullanılır. Module paketinde sunulan bu bileşen, 105W maksimum güç yönetimi kapasitesine sahip olup, entegre NTC thermistor ile sıcaklık kontrolü sağlar. Three Phase Bridge Rectifier girişi ve -40°C ile +125°C arasında çalışma sıcaklık aralığı sayesinde endüstriyel uygulamalarda, güç kaynakları, motor sürücüleri ve enerji dönüştürme sistemlerinde yaygın olarak tercih edilir. Chassis mount tipi montaj ve AG-ECONO2-8 paket formatı, kompakt ve verimli tasarımlar için uygun.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 1.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 105 W |
| Supplier Device Package | AG-ECONO2-8 |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
