IGBT Transistörler - Modüller

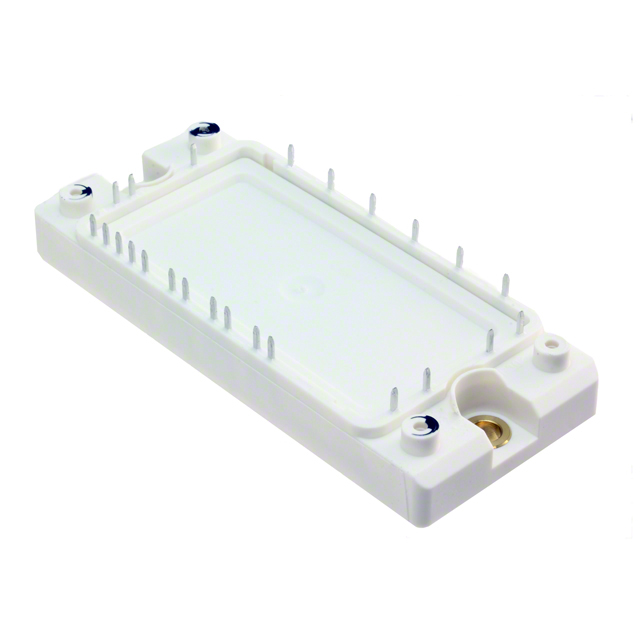

FP25R12KE3BOSA1
IGBT MOD 1200V 40A 155W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP25R12KE3
FP25R12KE3BOSA1 Hakkında
FP25R12KE3BOSA1, Infineon Technologies tarafından üretilen 1200V 40A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, üç fazlı invertör uygulamaları için tasarlanmıştır. Maximum 155W güç yönetimi kapasitesine sahip olan modül, -40°C ile 125°C arasında çalışabilir. NTC Thermistor entegrasyonu ile sıcaklık kontrolü sağlar. Şasi montaj tipi ve standart giriş konfigürasyonu ile endüstriyel güç dönüştürme, motor sürücü ve enerji yönetimi sistemlerinde kullanılır. 2.15V Vce(on) değeri ile düşük iletim kaybı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 155 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
