IGBT Transistörler - Modüller

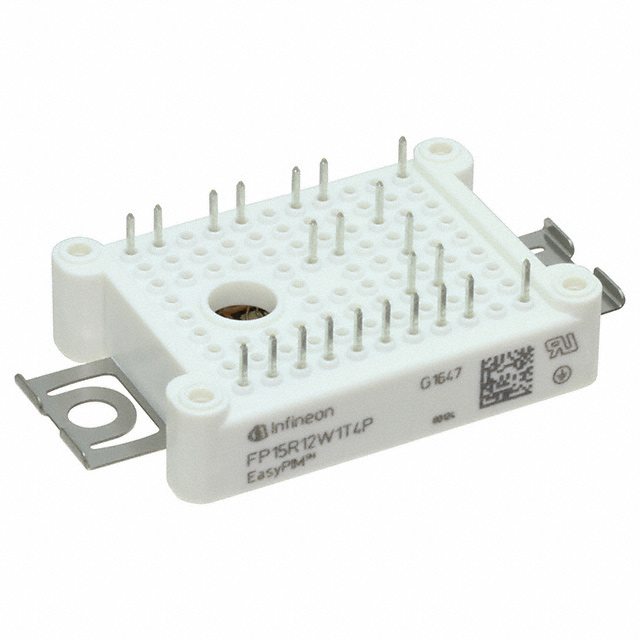

FP15R12W1T4PBPSA1
IGBT MOD 1200V 30A 20MW
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP15R12W1T4
FP15R12W1T4PBPSA1 Hakkında
Infineon Technologies tarafından üretilen FP15R12W1T4PBPSA1, üç fazlı invertör uygulamaları için tasarlanmış yüksek voltaj IGBT modülüdür. 1200V kırılma voltajı ve 30A maksimum kolektör akımı ile endüstriyel motor sürücüleri, enerji dönüştürme sistemleri ve kaynak cihazlarında kullanılır. Trench Field Stop IGBT teknolojisi ile düşük anahtarlama kayıpları sağlar. -40°C ile +150°C arasında güvenilir çalışma sunar. NTC thermistor entegrasyonu ile sıcaklık koruması bulunur. Şasi tipi montaj ve üç fazlı köprü doğrultmaç giriş konfigürasyonuna sahiptir. Endüstriyel otomasyon, güç elektroniği ve elektrik motor kontrol uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 890 pF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
