IGBT Transistörler - Modüller

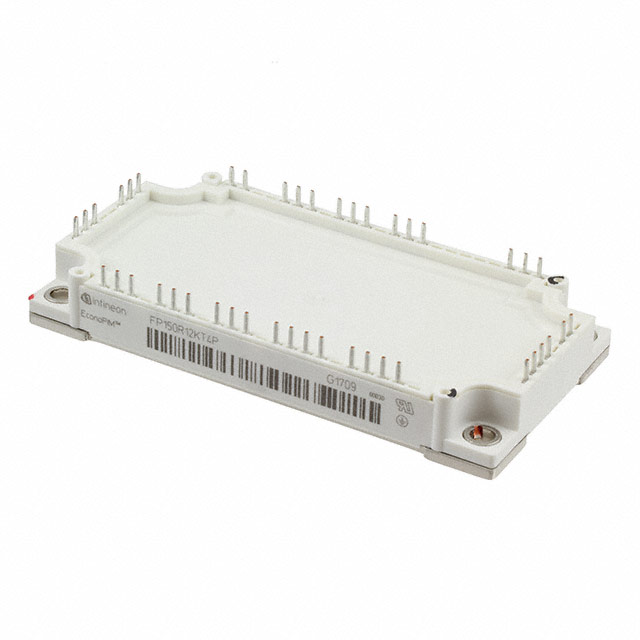

FP150R12KT4PBPSA1
IGBT MODULE 1200V 150A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP150R12KT4
FP150R12KT4PBPSA1 Hakkında
FP150R12KT4PBPSA1, Infineon Technologies tarafından üretilen 1200V/150A IGBT modülüdür. Trench Field Stop teknolojisinde tasarlanan bu modül, üç fazlı inverter ve köprü doğrultucu uygulamalarında kullanılır. 2.1V Vce(on) değeri ile düşük iletim kaybı sağlar. -40°C ile +150°C arasında çalışma sıcaklığında güvenilir performans sunar. Entegre NTC termistör ile sıcaklık koruması özellikleri bulunmaktadır. Şasi montajı için uygun modul paketlemesi, endüstriyel güç çevirici, motor sürücüsü ve PV inverter uygulamalarında yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 9.35 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
