IGBT Transistörler - Modüller

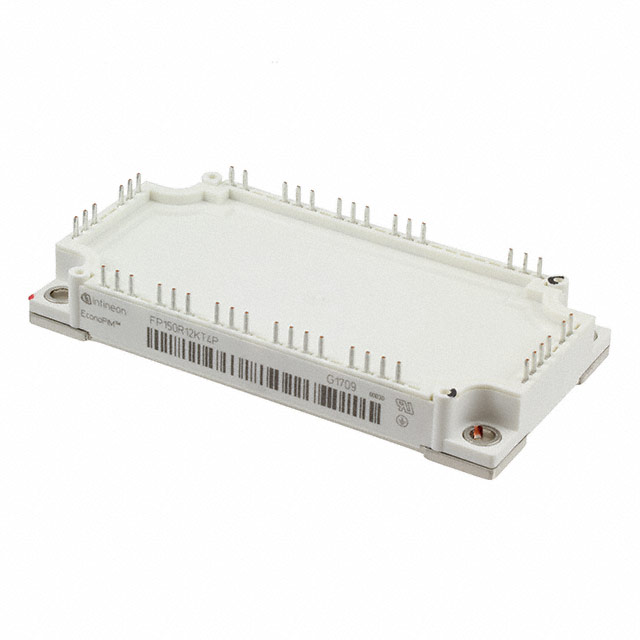

FP150R12KT4BPSA1
IGBT MODULE 1200V 150A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP150R12KT4
FP150R12KT4BPSA1 Hakkında
Infineon Technologies FP150R12KT4BPSA1, 1200V 150A kollektör akımı kapasitesine sahip üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak üretilen bu modül, düşük on-state voltajı (2.1V @ 150A) ve hızlı anahtarlama özellikleri sunmaktadır. Geniş çalışma sıcaklık aralığı (-40°C ~ 150°C) ile endüstriyel uygulamalarda güvenilir performans sağlar. Entegre NTC termistor ve üç fazlı köprü rektifikatör girişi, sistemin ısıl yönetimi ve kontrol devresi tasarımını kolaylaştırır. Güç kaynakları, motor sürücüleri, UPS sistemleri ve yenilenebilir enerji uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 9.35 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
