IGBT Transistörler - Modüller

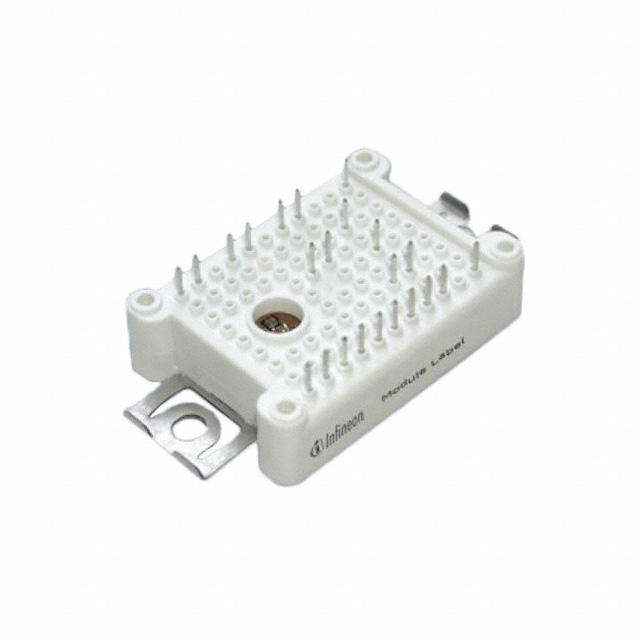

FP10R12W1T7B11BOMA1
IGBT MODULE 1200V 10A 20MW EASY
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP10R12W1T7B11
FP10R12W1T7B11BOMA1 Hakkında
Infineon Technologies tarafından üretilen FP10R12W1T7B11BOMA1, 1200V/10A kapasiteli üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. Trench Field Stop teknolojisine dayalı tasarımı, düşük anahtarlama kayıpları ve hızlı komütasyon karakteristiği sağlar. Entegre NTC termistor ile sıcaklık izlemesi yapılabilen bu modül, üç fazlı köprü doğrultucu yapılandırması ile enerji dönüştürme sistemlerinde kullanılır. -40°C ile +75°C arasında güvenli işletim sıcaklığı aralığına sahiptir. Şasi montaj tipi ve AG-EASY1B-2 paket standardı ile endüstriyel invertör, motor sürücüsü ve güç dönüştürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 4.5 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 1.89 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 75°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY1B-2 |
| Vce(on) (Max) @ Vge, Ic | 1.6V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
