IGBT Transistörler - Modüller

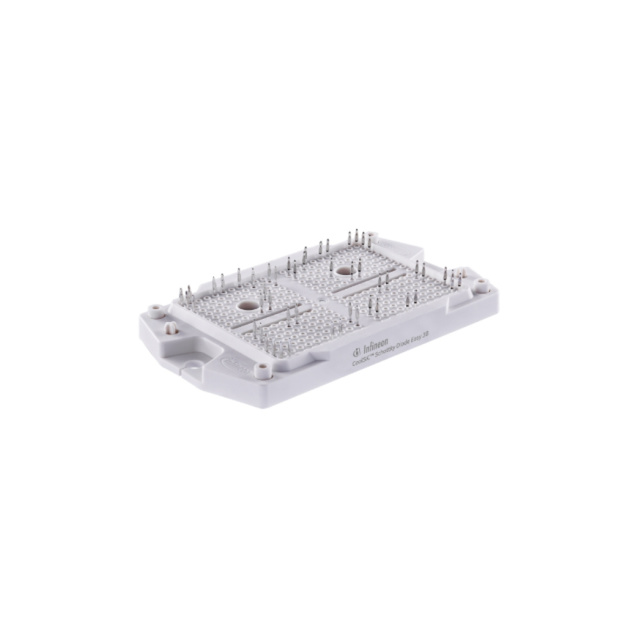

FP100R12W3T7B11BPSA1
LOW POWER EASY
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP100R12W3T7B11
FP100R12W3T7B11BPSA1 Hakkında
Infineon Technologies FP100R12W3T7B11BPSA1, üç fazlı inverter uygulamaları için tasarlanmış düşük güçlü IGBT modülüdür. Trench Field Stop teknolojisi ile üretilen bu bileşen, 100A maksimum kolektör akımı ve 1200V kırılma gerilimi ile yüksek voltajlı güç dönüştürme devrelerinde kullanılır. Entegre NTC termistör, sıcaklık kontrolü sağlar. -40°C ile 175°C arasında çalışan modül, endüstriyel sürücü sistemleri, kaynak makinaları, elektrik motor kontrol cihazları ve yenilenebilir enerji uygulamalarında yaygın olarak tercih edilir. AG-EASY3B paket tipi ile chassis montajı destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 21.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY3B |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
