IGBT Transistörler - Modüller

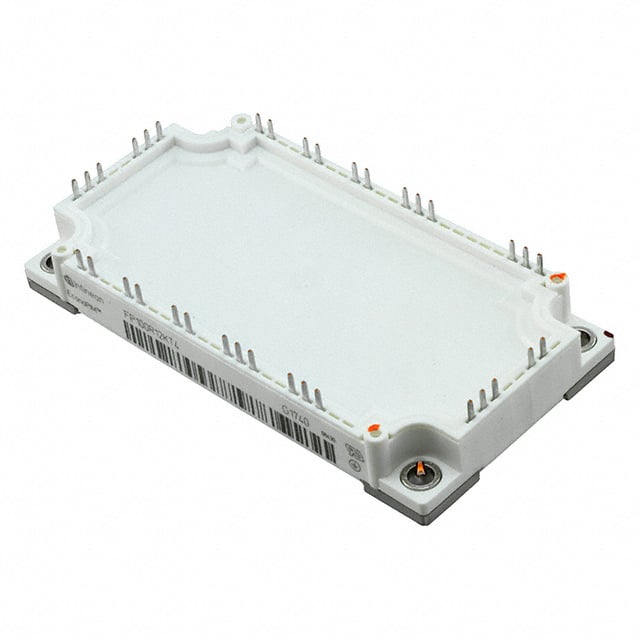

FP100R12KT4BOSA1
IGBT MOD 1200V 100A 515W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP100R12KT4
FP100R12KT4BOSA1 Hakkında
FP100R12KT4BOSA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış bir IGBT modülüdür. 1200V kolektör-emiter kırılma voltajı ve 100A maksimum kolektör akımı ile yüksek güç dönüştürme uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisi ile düşük Vce(on) değeri (2.2V @ 15V, 100A) sağlayarak kayıpları minimize eder. 515W maksimum güç hızlantısı ile endüstriyel motor kontrol, güç kaynakları ve enerji dönüştürme sistemlerinde yer alır. Entegre NTC termistor ile sıcaklık izlemesi yapılabilir. -40°C ile 150°C arasında çalışan modül, şasi montajı için tasarlanmıştır ve 6.3nF giriş kapasitansi ile hızlı anahtarlama özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 515 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
