IGBT Transistörler - Modüller

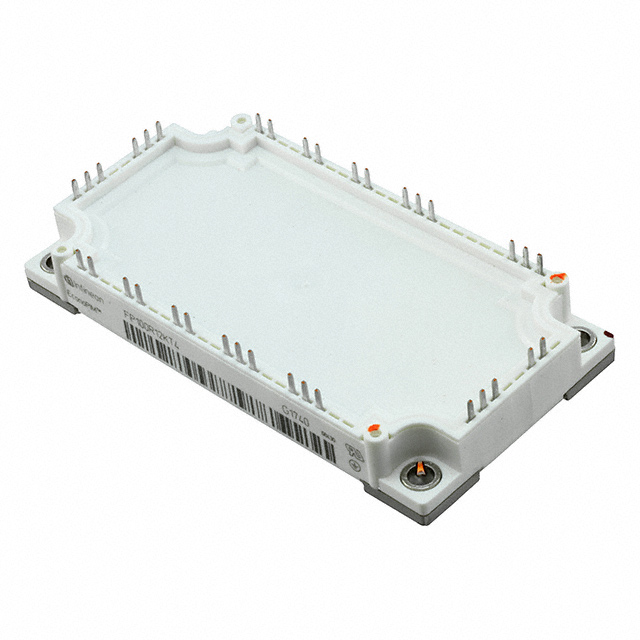

FP100R12KT4B11BOSA1
IGBT MOD 1200V 100A 515W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FP100R12KT4B11
FP100R12KT4B11BOSA1 Hakkında
Infineon Technologies FP100R12KT4B11BOSA1, 1200V kollektör-emitter breakdown voltajına sahip Trench Field Stop IGBT modülüdür. Maksimum 100A kollektor akımı ve 515W güç kapasitesiyle üç fazlı inverter uygulamalarında kullanılmak üzere tasarlanmıştır. 2.1V (15V, 100A şartlarında) maksimum açık durumu voltajı ile düşük iletim kayıpları sağlar. NTC termistör içeren modül, -40°C ile +150°C sıcaklık aralığında çalışır. Şasi montajlı paketleme ve 6.3nF giriş kapasitansı, enerji dönüştürme sistemlerinde verimli kontrol sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 515 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
