Transistörler - FET, MOSFET - Diziler

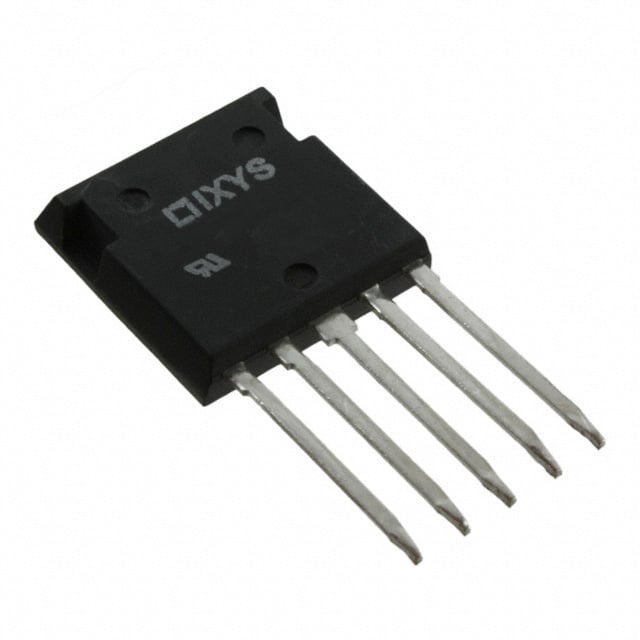

FMP26-02P
MOSFET N/P-CH 200V 26A/17A I4PAC
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Seri / Aile Numarası
- FMP26
FMP26-02P Hakkında
FMP26-02P, Littelfuse tarafından üretilen çift kanallı (N ve P-Channel) MOSFET transistör dizisidir. 200V drain-source gerilim ile 26A (N-Channel) ve 17A (P-Channel) sürekli drenaj akımı kapasitesine sahiptir. 60mOhm RDS(on) değeri ile verimli anahtarlama özellikleri sunar. i4-PAC™-5 paketlemesi ile Through Hole montajını destekler. -55°C ile +150°C sıcaklık aralığında çalışır ve maksimum 125W güç tüketimi belirtilmiştir. Gate charge değeri 70nC, threshold gerilimi 5V'tur. Güç dönüştürücüleri, motor sürücüleri, anahtarlama kaynakları ve endüstriyel kontrol uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 26A, 17A |
| Drain to Source Voltage (Vdss) | 200V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 70nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2720pF @ 25V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | i4-Pac™-5 |
| Part Status | Obsolete |
| Power - Max | 125W |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 25A, 10V |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
