Transistörler - FET, MOSFET - Diziler

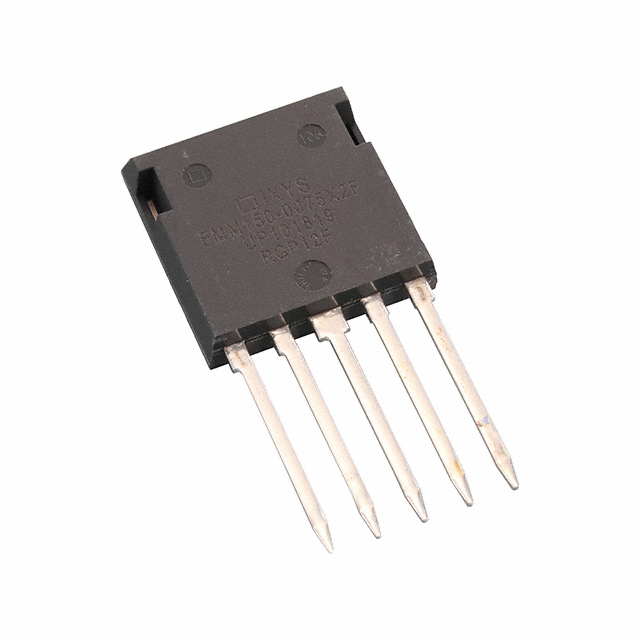

FMM150-0075X2F
MOSFET 2N-CH 75V 120A I4-PAC-5
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Seri / Aile Numarası
- FMM150-0075X2F
FMM150-0075X2F Hakkında
FMM150-0075X2F, Littelfuse tarafından üretilen dual N-Channel MOSFET transistördür. 75V Vdss rating ve 120A sürekli drain akımı ile güç anahtarlama uygulamalarında kullanılır. ISOPLUS i4-PAC™ paket tipi ile kompakt tasarım sağlar. 5.8mOhm on-resistance değeri ile düşük ısı kaybı ve verimli işletme özellikleri sunar. Anahtarlama güç kaynakları, motor kontrol devreleri, güç yönetimi ve endüstriyel uygulamalarda yaygın olarak tercih edilir. -55°C ~ 175°C çalışma sıcaklığı aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 120A |
| Drain to Source Voltage (Vdss) | 75V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 178nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 10500pF @ 25V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 170W |
| Rds On (Max) @ Id, Vgs | 5.8mOhm @ 100A, 10V |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
