FMB100

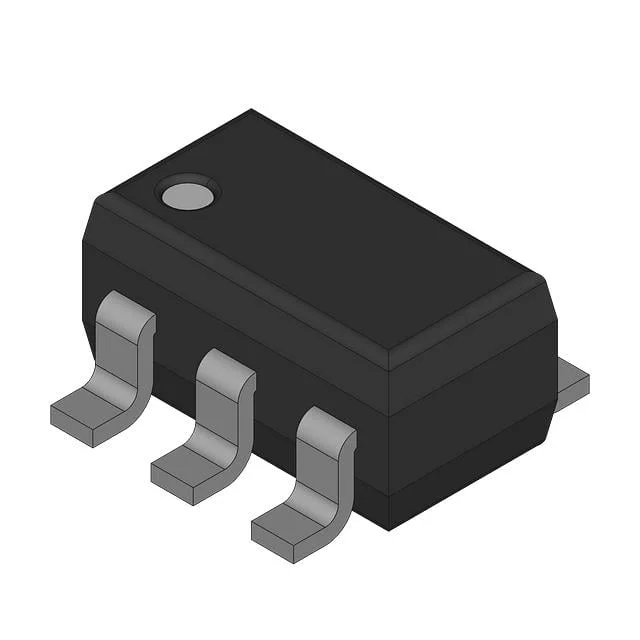

FMB100 - NPN MULTI-CHIP GENERAL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-23-6 Thin
- Seri / Aile Numarası
- FMB100
FMB100 Hakkında
FMB100, Rochester Electronics tarafından üretilen NPN tipi bipolar junction transistördür. Multi-chip yapıya sahip bu genel amaçlı transistör, SOT-23-6 yüzey montaj paketinde sunulmaktadır. 500mA maksimum collector akımı, 300MHz transition frekansı ve 45V breakdown voltajı ile orta güç uygulamalarında kullanılır. -55°C ile +150°C sıcaklık aralığında çalışabilen FMB100, düşük sinyalli anahtarlama devrelerinde, amplifikatör uygulamalarında ve genel sinyal işleme işlevlerinde tercih edilir. 700mW maksimum güç disipasyonu ile hafif yüke sahip uygulamalarda konumlandırılmıştır. DC current gain değeri 150mA collector akımında minimum 100'dür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 50nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 5V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Active |
| Power - Max | 700 mW |
| Supplier Device Package | SuperSOT™-6 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 20mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
