Diyotlar - Doğrultucular - Tekil

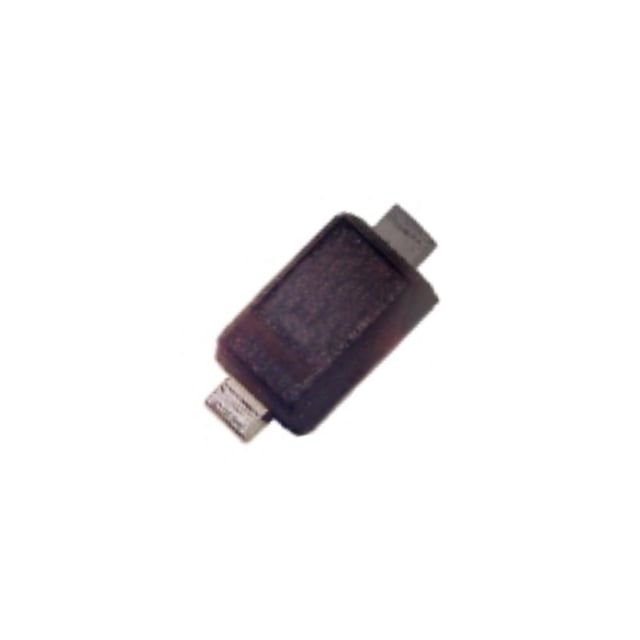

FM4007F
DIODE GP GLASS 2A 1000V SMAF
- Üretici
- Rectron USA
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM4007
FM4007F Hakkında
FM4007F, Rectron USA tarafından üretilen bir standard recovery diyotudur. DO-221AC (SMAF) yüzey montajlı paket ile sunulan bu bileşen, 1000V ters voltaj (Vr) ve 1A ortalama doğrultma akımı kapasitesiyle elektrik devrelerde doğrultma işleminde kullanılır. 1V'luk forward voltaj düşümü ve 1 µA'lık ters sızıntı akımı karakteristiği ile verimli enerji aktarımı sağlar. 15pF kapasitans değeri (4V, 1MHz) yüksek frekans uygulamalarında düşük kapasitif etki garantiler. Maksimum 150°C çalışma sıcaklığına sahip olan FM4007F, güç kaynakları, rekktifikatör uygulamaları ve AC-DC dönüştürme devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMAF |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
