Diyotlar - Doğrultucular - Tekil

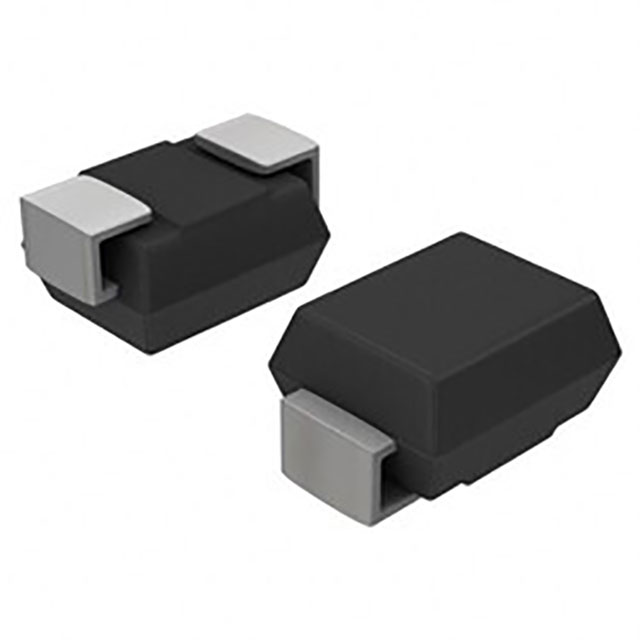

FM4007-M-Q1-H
GEN PURP RECTIFIER
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SOD-123
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM4007
FM4007-M-Q1-H Hakkında
FM4007-M-Q1-H, Formosa Microsemi tarafından üretilen genel amaçlı rectifier diyottur. Surface mount SOD-123 paketinde sunulan bu bileşen, 1A ortalama doğrultulmuş akım ve 1000V ters gerilim kapasitesi ile tasarlanmıştır. 1.1V maksimum forward voltajı ve 5µA ters sızıntı akımı karakteristiğine sahiptir. Standart recovery süresi (>500ns) ile AC/DC güç kaynakları, adaptörler, invertörler ve endüstriyel elektronik uygulamalarında anahtarlama ve doğrultma işlevlerinde kullanılır. -55°C ile +150°C arasında güvenli çalışma aralığında, yüksek güvenilirlikte elektrik devrelerine entegrasyona uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-123 |
| Part Status | Active |
| Speed | Standard Recovery > 500ns, > 1A (Io) |
| Supplier Device Package | SOD-123 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
