FM4006F

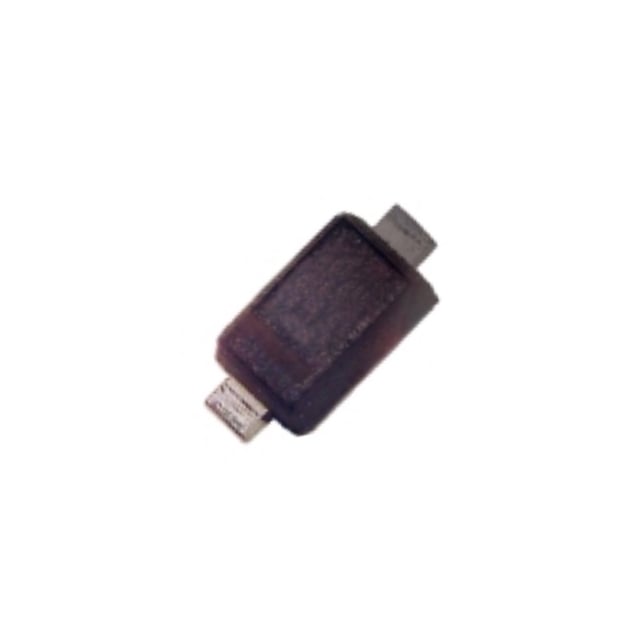

DIODE GP GLASS 2A 800V SMAF
- Üretici
- Rectron USA
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM4006F
FM4006F Hakkında
FM4006F, Rectron USA tarafından üretilen 800V 2A kapasitesine sahip standart recovery diyotudur. SMAF (DO-221AC) yüzey montajlı paket ile tasarlanan bu bileşen, 1A ortalama doğrultma akımı ve 1V maksimum forward voltaj düşümü özellikleriyle doğrultucu devrelerde kullanılmaya uygundur. 150°C maksimum junction sıcaklığında çalışabilen kompakt yapısı, güç kaynakları, AC/DC dönüştürücüler ve genel amaçlı doğrultma uygulamalarında tercih edilir. Standart hızda kurtarma özelliği (>500ns) ile işletme performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMAF |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
