Diyotlar - Doğrultucular - Tekil

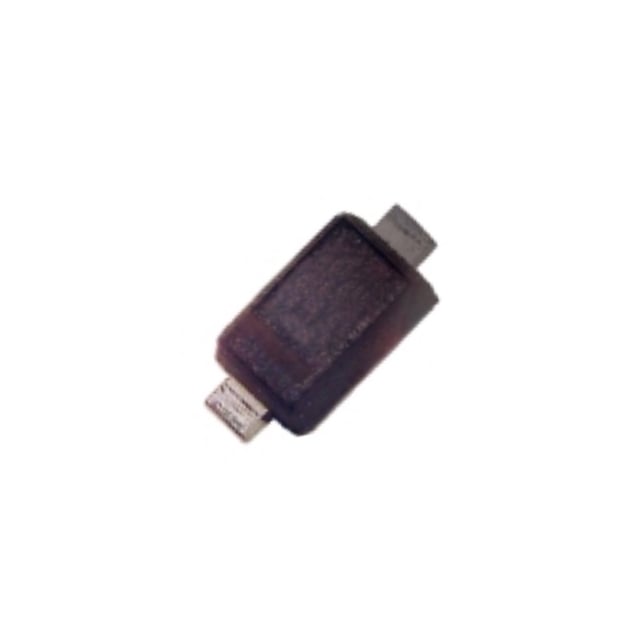

FM4005F
DIODE GP GLASS 2A 600V SMAF
- Üretici
- Rectron USA
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM4005
FM4005F Hakkında
FM4005F, Rectron USA tarafından üretilen 2A kapasiteli genel amaçlı doğrultma diyodudur. DO-221AC (SMAF) yüzey montajlı paket ile sunulan bu bileşen, 600V maksimum ters voltaj (Vr) kapasitesine sahiptir. 1A ortalama doğrultulmuş akım (Io) ile çalışabilen diyot, 1V maksimum ileri gerilim düşümü sunmaktadır. 600V ters voltajda 1µA sızıntı akımı belirtisi ile güvenilir performans gösterir. Standart recovery tipinde olup 500ns üstü kurtarma zamanı özelliktedir. 150°C junction sıcaklıklı ortamlarda kullanılabilir. Güç kaynakları, AC/DC dönüştürücüler, frekans düşürme devreleri ve genel doğrultma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMAF |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
