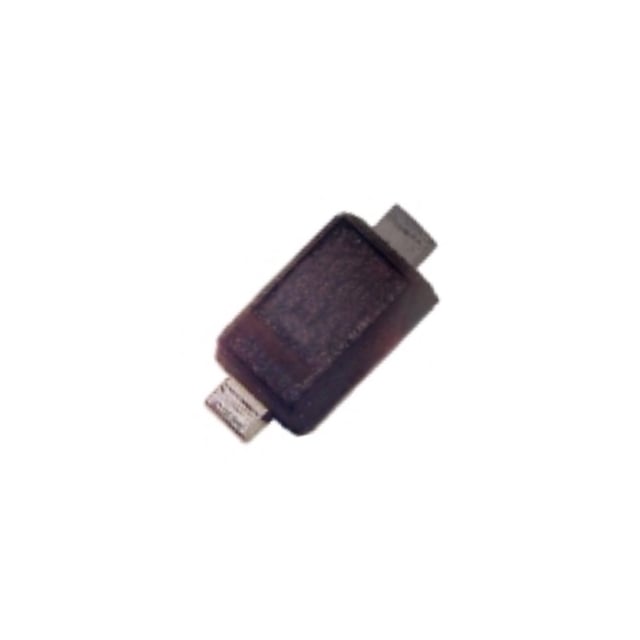

FM4004F
DIODE GP GLASS 2A 400V SMAF
- Üretici
- Rectron USA
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM4004F
FM4004F Hakkında
FM4004F, Rectron USA tarafından üretilen genel amaçlı doğrultma diyotudur. 400V DC ters gerilim ve 2A maksimum ortalama doğrultma akımı ile tasarlanmıştır. Surface mount DO-221AC (SMAF) paketinde gelmekte olup, yüksek hızlı uygulamalar için 500ns'den daha hızlı recovery özelliğine sahiptir. 1V maksimum forward voltage ve 1µA reverse leakage akımı ile karakterize edilmiştir. 150°C junction sıcaklığına dayanabilir. Endüstriyel güç uygulamaları, anahtarlama güç kaynakları, AC/DC dönüştürücüler ve genel elektronik devrelerde doğrultma elemanı olarak kullanılır. Düşük kapasitans değeri (15pF @ 4V, 1MHz) hızlı komütasyon gerektiren uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMAF |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
