Diyotlar - Doğrultucular - Tekil

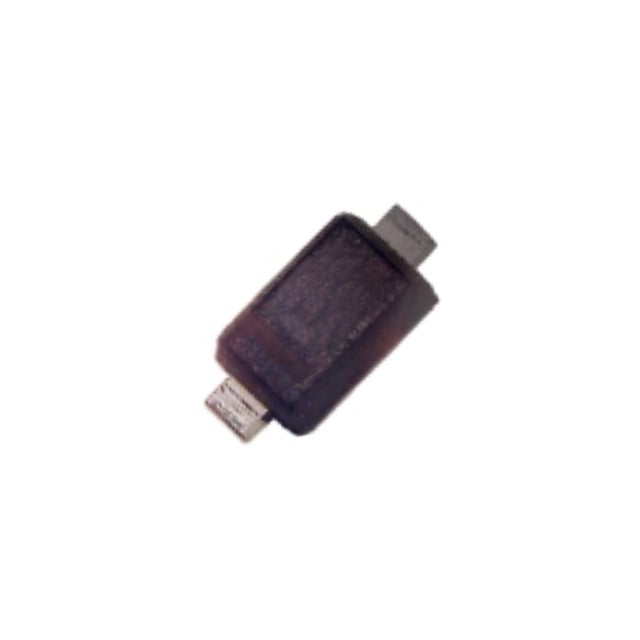

FM4002F
DIODE GP GLASS 2A 100V SMAF
- Üretici
- Rectron USA
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM4002F
FM4002F Hakkında
FM4002F, Rectron USA tarafından üretilen standart kurtarma diyodu olup 2A ortalama doğrultulmuş akım ve 100V ters voltaj desteği sunmaktadır. Surface mount SMAF (DO-221AC) paketinde imal edilen bu diyot, 1V tipik düşüş gerilimi ile 1A akımda çalışır. 150°C maksimum junction sıcaklığında güvenli şekilde işletilmesi mümkündür. Ters kaçak akımı 100V'de 1µA seviyesinde kalmaktadır. 15pF kapasitansı 4V'de 1MHz'de ölçülmüştür. Standard recovery tipi ile 500ns üstü recovery süresi ve 200mA üstü akımda çalışmaktadır. Anahtarlama devreleri, güç kaynakları, konvertör ve inverter uygulamalarında kullanılan genel amaçlı bir doğrultma diyoludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMAF |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
