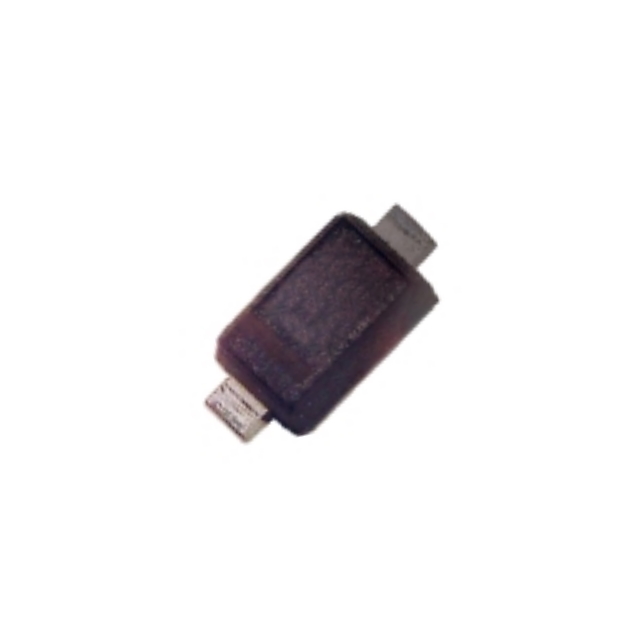

FM4001F
DIODE GP GLASS 2A 50V SMAF
- Üretici
- Rectron USA
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM4001
FM4001F Hakkında
FM4001F, Rectron USA tarafından üretilen silikon doğrultma diyotudur. Standard recovery tipinde tasarlanan bu bileşen, 50V ters gerilim ve 2A ortalama doğrultulmuş akım kapasitesiyle çalışmaktadır. DO-221AC (SMAF) yüzey monte paketi ile PCB'lere direkt entegre edilebilir. 1µA @ 50V ters sızıntı akımı ve 1V maksimum ileri gerilim özellikleriyle, düşük güç uygulamalarında ve genel doğrultma işlemlerinde kullanılır. -40°C ile 150°C çalışma sıcaklığı aralığında güvenilir performans sunar. Güç kaynakları, şarj devreleri ve AC/DC dönüştürücülerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMAF |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
