Diyotlar - Doğrultucular - Tekil

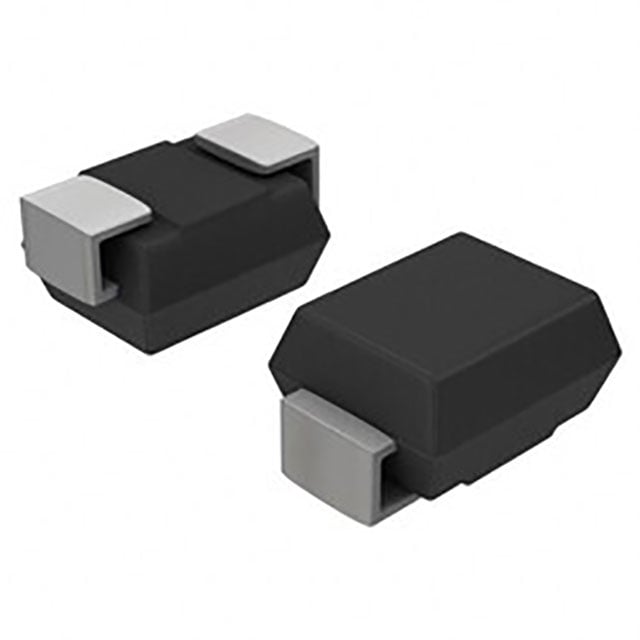

FM140-NS-7A-H
SCHOTTKY BARRIER 40V, 1000MA
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SOD-323
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM140
FM140-NS-7A-H Hakkında
FM140-NS-7A-H, Formosa Microsemi tarafından üretilen Schottky barrier diyottur. 40V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. SOD-323 yüzey montajlı paket içerisinde sunulmaktadır. 500mV ileri gerilim düşümü ve 500ns'den kısa recovery süresi sayesinde anahtarlama uygulamalarında etkin şekilde kullanılır. Güç kaynakları, buck konvertörleri, LED sürücüleri ve düşük voltaj doğrultucu devrelerde yaygın olarak uygulanır. -55°C ile 125°C arasında çalışır. Aktif üretim statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOD-323 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 1A (Io) |
| Supplier Device Package | SOD-323S |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
